随著高科技發展的不斷進步，工況要求也越來越高 ，蝶閥的種類及規格不計其數 ，對於蝶閥附加條件的增加、傳動方式的升級 、結構形式的改變、耐溫耐壓耐腐對材質的要求提高，産生瞭一系列的新型蝶閥産品。爲方便客戶在採購選型時對蝶閥有更多的認識，華光閥門公司結合國際編制标準融合公司内部制造産品進行蝶閥型号編制方法的*新說明。

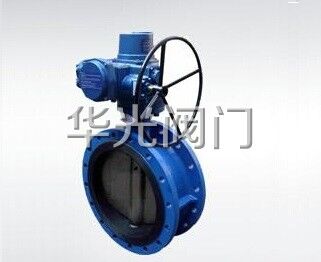

蝶閥産品圖
蝶閥型号編制說明
蝶閥型号編制說明(需根據順序來理解)：例如D343X-10Q ①D ②3 ③4 ④3 ⑤X ⑥10 ⑦Q
蝶閥附加代号：BD保溫蝶閥 、SD伸縮蝶閥 、TLD脫硫蝶閥 、DH止回蝶閥、DKS快速蝶閥 、FDBD方形百葉蝶閥;
①蝶閥編制代号：D表示蝶閥;
②傳動形式代号：手動(省略)、3表示渦輪傳動、6表示氣動傳動、7表示液動 、9表示電動;
③連接方式代号：4法蘭式、6焊接、7對夾式;
④結構形式代号：1表示中線型 、2表示雙偏心、3表示三偏心、4表示變偏心、5表示單偏心;
⑤密封材料代号 ：H不鏽鋼、X橡膠、F聚四氟乙烯、FX複合橡膠、M蒙乃爾合金 、Y硬質合金、W閥體直接加工;
⑥壓力等級代号：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是國内壓力的代号，MPA是壓力的單位;Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号，LB是美标磅級單位 。
⑦殼體材質代号：C鑄鋼、P不鏽鋼304、R不鏽鋼316、AL特種合金鋼、Z鑄鐵 、Q球墨鑄鐵 、N尼龍。
通過以上案例可以很簡單的判斷出蝶閥型号編制表示方法，可以根據不同工況的需求去選擇對應的型号，蝶閥選型在也不發愁瞭O(∩_∩)O。
