法蘭蝶閥是用圓盤式啓閉件往複回轉90度左右來開啓、關閉和調節流體通道的一種閥門。蝶閥不僅結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，而且驅動力矩小 ，操作簡便 、迅速 ，並且還可同時具有良好的流量凋節功能和關閉密封特性，是近十幾年來發展*快的閥門品種之一。

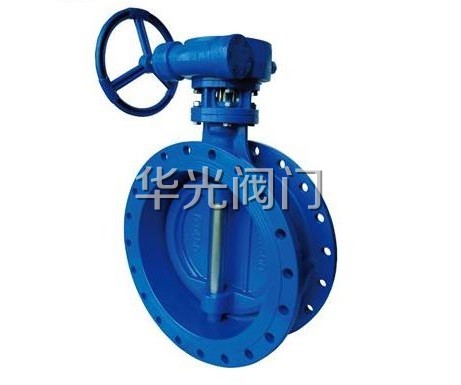

法蘭蝶閥樣品圖
雙向密封
通常傳統蝶閥由於其結構上的原因，在反方向（不利於密封方向）工作壓力下，不能很好的密封，目前國家相關标準也未有雙向密封的強制規定。這是由於：
採用自密封設計理念
閥瓣密封圈用橡膠直接以鋸齒狀嵌入閥瓣，無須使用壓圈或螺栓固定 ，從而避免瞭採用傳統螺栓壓闆型密封而導緻的密封圈受力不均，使螺栓脫落以及密封圈過早損壞的問題。密封圈在反方向工作壓力的作用下，産生自密封力，使密封比壓增加 ，密封圈壓緊閥座 ，反方向工作壓力愈大 ，則自密封力也愈大，從而使密封圈與閥座結合緊密 ，達到雙向密封的效果。
閥瓣剛性好，不易變形
蝶閥DN300以上的閥瓣爲雙平闆桁架流通式結構，流阻小，剛性好，在反方向工作壓力下，不易産生變形 ，使密封圈不會随著閥瓣變形而脫離閥座*佳密封點，從而保證瞭密封圈的密封效果。
橡膠密封圈壽命長
（ 1 ） 由於採用瞭自密封的設計理念 ，橡膠圈與不鏽鋼閥座之間的較小過盈量隻是維持初始密封，故密封需要的比壓是随著系統壓力的增加而增加。
（ 2 ）另外，在鋸齒狀凹槽内留有供橡膠彈性退讓的所謂“呼吸”槽，使橡膠在受到壓力時有一定的伸縮空間，這樣在長期工作中就不緻於産生彈性疲乏 ，故密封圈的壽命較傳統型式大大增加。
專利設計退拔銷結構
通常蝶閥在使用過程中，由於採用傳統銷連接 ，銷從閥軸中心穿過 ，不僅降低瞭閥軸的強度 ，而且在長期使用過程中與閥軸之間産生間隙 ，從而在開關閥門時産生沖擊載荷 ，這種載荷遠遠大於正常情況下擠壓應力和剪切應力所産生的載荷，常常在使用過程中發生銷嚴重變形或斷裂的現象，使閥門關閉不嚴或失效，並且大大降低瞭閥門的使用壽命。若新生産的閥門採用瞭美國專利設計退拔銷結構取代軸與閥瓣間的銷連接結構，退拔銷不穿過閥軸 的中心，不僅不會削弱軸的強度，而且還與閥軸的貼合面大大增加，通過擰緊退拔銷螺母，使退拔銷和閥軸結合面間産生預緊力，從而使閥瓣閥軸緊密結合在一起而無間隙，在開啓和關閉閥門時不會産生沖擊載荷，使閥瓣轉動平穩，從而實現密封可靠。
獨特的底部軸向調整鎖緊裝置設計
在 DN300mm 以上規格的蝶閥中，考慮到蝶闆自重密封的可靠性，在制造中通過軸向位置的精密調整及固定，使閥瓣在閥座上的位置處於*佳密封狀态。對於可能在長期使用過程中引起的閥瓣下垂，也可方便進一步調整鎖定，實現長期使用零洩露。
密封圈更換方便
當密封圈需要更換時，無須拆下閥瓣，隻需将閥門全開，再将操作裝置中的鍵取出，将操作裝置調至關閉狀态後依然保持和主閥鍵聯接，然後朝開啓方向繼續轉動手輪，直至密封圈位於閥體密封面對側即可更換密封圈。
