液壓緩閉(bì)蝶形止回閥主要同閥體、閥瓣、緩沖裝置和微量調節閥組成 。液壓緩閉(bì)蝶形止回閥具有結構新穎、體積小、流體阻力小、運行平穩、密封可靠 、耐磨損 、緩沖性能好等特點，是工業用水和城市排污的*佳産(chǎn)品 。

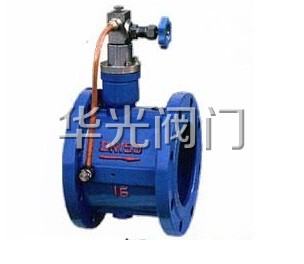

液壓緩閉蝶形止回閥小樣圖
液壓緩閉蝶形止回閥工作原理
微阻緩閉蝶形止回閥主要由閥體、兩塊半圓閥瓣、回位彈簧、儲油缸、緩閉小氣缸組 、針型閥（微量調節閥）組成。其原理主要依靠進口介質的推力作用，将兩塊閥瓣平穩推開。在此同時，進口的壓力介質進入油缸内活塞的下部，推動活塞，将活塞上部的油通過針型閥分别壓入閥體兩側的小氣缸尾端，使小氣缸内的活塞杆伸出。當進口介質壓力下降低於出口壓力時，介質将産生回流 ，此時閥瓣在彈簧和介質回流的作用下，将自動關閉。但由於活塞杆處於伸出的位置，頂住閥瓣不能全部關閉，還剩有20%左右的面積使介質通過，從而起到瞭消除水錘的作用。閥瓣被活塞分成先快速關閉後緩慢兩步關閉，達到既防電機逆轉又起消除靜音作用。
