【球閥型号編制方法說明,球閥規格型号表示方法大全】球閥ball valve在化工和船舶、各種工業領域應用範圍廣闊 ，球閥标準GB/T21465-2008《閥門術語》中定義爲：啓閉件（球體）由閥杆帶動 ，並繞球閥軸線作旋轉運動的閥門。球閥型号編輯方法主要是對球閥的附加代号、球閥代号、驅動方式 、連接形式、結構形式 、密封材質、壓力等級 、閥體材料做解釋，我們希望對廣大用戶有所幫助。
球閥型号編制方法和代号表示方法 ：
球閥附加代号 ：V表示閥芯帶有V型結構、D表示低溫、B表示保溫、P表示偏心結構 、U和S及DY多表示上裝式；球閥名稱代号 ：Q表示球閥；

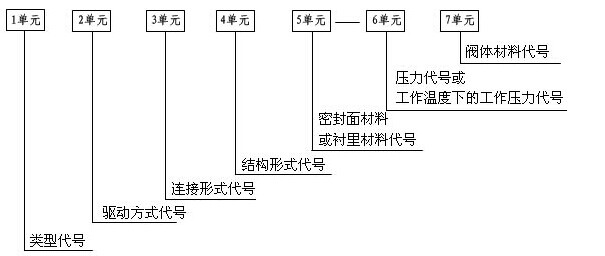

球閥型号編制方法和代号表示方法 ，一單元：傳動方式
|
傳動 |
電磁動 |
電磁-液動 |
電-液動 |
蝸輪 |
正齒輪 |
傘齒輪 |
氣動 |
液動 |
氣-液動 |
電動 |
手柄 |
|
代号 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
無代号 |
安全閥、減壓閥 、疏水閥 、手輪直接連接閥杆操作結構形式的閥門，本代号省略，不表示；
對於氣動或液動機構操作的閥門：常開式用6K、7K表示；常閉式用6B、7B表示；
防爆電動裝置的閥門用9B表示。
球閥型号編制方法和代号表示方法，二單元：連接型式
|
連接方式 |
内螺紋 |
外螺紋 |
兩不同連接 |
法蘭 |
焊接 |
對夾 |
卡箍 |
卡套 |
|
代号 |
1 |
2 |
3 |
4 |
6 |
7 |
8 |
9 |
球閥型号編制方法和代号表示方法三單元：結構型式
閥門結構形式用阿拉伯數字表示，按下表規定。球閥結構形式代号
|
結構形式 |
代号 |
結構形式 |
代号 |
||
|
浮 動 球 |
直通流道 |
1 |
固 定 球 |
直通流道 |
7 |
|
Y形三通流道 |
2 |
四通流道 |
6 |
||
|
L形三通流道 |
4 |
T形三通流道 |
8 |
||
|
T形三通流道 |
5 |
L形三通流道 |
9 |
||
|
— |
— |
半球直通 |
0 |
||
球閥型号編制方法和代号表示方法，*四單元： 密封副材料
|
材料 |
錫基軸 |
搪 |
滲氮鋼 |
18-8系 |
氟塑料 |
玻璃 |
Cr13 |
襯膠 |
蒙乃爾 |
尼龍 |
滲硼鋼 |
襯鉛 |
Mo2Ti |
塑料 |
銅合金 |
橡膠 |
硬質 |
閥體 |
|
代号 |
B |
C |
D |
E |
F |
G |
H |
J |
M |
N |
P |
Q |
R |
S |
T |
X |
Y |
W |
當密封副的密封面材料不同時，以硬度低的材料代号表示 。
球閥型号編制方法和代号表示方法，五單元：壓力等級表示
PN1.0-32Mpa，10=1.0MPA表示壓力爲十公斤，150LB-1500LB表示美标磅級壓力，5-63K表示日級壓力；
國标 、美标、日标閥門公稱壓力 、磅（Lb）、兆帕（Mpa）、巴、日标（K）級換算表。
表一：
|
壓力等級磅（Lb） 和兆帕（Mpa）換算表 |
||||||||||
|
磅級Class |
150 |
300 |
400 |
600 |
800 |
900 |
1500 |
2500 |
3500 |
4500 |
|
兆帕Mpa |
2.0MPa |
4.0MPa |
6.8MPa |
11.0MPa |
13.0MPa |
15.0MPa |
26.0MPa |
42.0MPa |
56.0MPa |
|
表二 ：
|
壓力等級兆帕（Mpa）和巴換算表 |
|||||
|
0.05(0.5) |
0.1(1.0) |
0.25(2.5) |
0.4(4.0) |
0.6(6.0) |
0.8(8.0) |
|
1.0(10.0) |
1.6(16.0) |
2.0(20.0) |
2.5(25.0) |
4.0(40.0) |
5.0(50.0) |
|
6.3(63.3) |
10.0(100.0) |
15.0(150.0) |
16.0(160.0) |
20.0(200.0) |
25.0(250.0) |
|
28.0(280.0) |
32.0(320.0) |
42.0(420.0) |
50.0(500.0) |
63.0(630.0) |
80.0(800.0) |
|
100.0(1000.0) |
125.0(1250.0) |
160.0(1600.0) |
200.0(2000.0) |
250.0(2500.0) |
335.0(3350.0) |
表三：
|
磅級（Lb）與日标（K）級和公稱壓力換算表 |
|||||||
|
磅級（Lb） |
150 |
300 |
400 |
600 |
900 |
1500 |
2500 |
|
K級 |
10 |
20 |
30 |
40 |
63 |
100 |
/ |
|
公稱壓力（MPa） |
2.0 |
5.0 |
6.8 |
10.0 |
15.0 |
25.0 |
42.0 |
灰鑄鐵底壓閥和鋼制中壓省略此項
球閥型号編制方法和代号表示方法六單元：閥門閥體?材料(代号)
|
閥體材料 |
钛及钛合金 |
碳鋼 |
Cr13系不鏽鋼 |
鉻钼鋼 |
可鍛鑄鐵 |
鋁合金 |
|
代号 |
A |
C |
H |
I |
K |
L |
|
閥體材料 |
球墨鑄鐵 |
Mo2Ti系不鏽鋼 |
塑料 |
銅及銅合金 |
18-8系不鏽鋼 |
灰鑄鐵 |
|
代号 |
Q |
R |
S |
T |
P |
Z |
球閥型号編制方法和代号表示方法1、 閥門閥體材料代号表
|
序号 |
代号 |
閥體材料 |
|
1 |
Z |
灰鑄鐵 |
|
2 |
T |
銅及銅合金 |
|
3 |
C |
碳鋼 |
|
4 |
K |
可鍛鑄鐵 |
|
5 |
Q |
球墨鑄鐵 |
|
6 |
I |
鉻钼鋼：1Cr5MO ZG1Cr5 MO |
|
7 |
P |
18-8系不鏽鋼：Cr18Ni9Ti ZG1Cr18Ni9Ti |
|
8 |
R |
1Mo2T系不鏽鋼：Cr18Ni12 MO2Ti、ZG1Cr18Ni12 MO2Ti |
|
9 |
V |
鉻钼釩鋼 ：12Cr1 MO1V ZG12Cr1 MO1V |
|
10 |
S |
塑料 |
|
11 |
L |
鋁合金 |
|
12 |
H |
Cr13系不鏽鋼 |
|
13 |
A |
钛及钛合金 |
注：Pg≤16kgf/cm2的灰鑄鐵閥，Pg≥25kgf/cm2的碳鋼閥，省略本代号
球閥型号編制方法和代号表示方法2 、 閥門密封面或襯裏材料代号
|
序号 |
密封面或襯裏材料 |
代号 |
|
1 |
銅合金 |
T |
|
2 |
橡膠 |
X |
|
3 |
尼龍塑料 |
N |
|
4 |
氟塑料 |
F |
|
5 |
錫基軸承合金（巴氏合金） |
B |
|
6 |
合金鋼 |
H |
|
7 |
滲氮鋼 |
D |
|
8 |
硬質合金 |
Y |
|
9 |
襯膠 |
J |
|
10 |
襯鉛 |
Q |
|
11 |
搪瓷 |
C |
|
12 |
滲硼鋼 |
P |
注：1、由閥體直接加工的閥座密封材料代号用“W”表示。
2、當閥座和閥瓣（閥闆）密封材料不同時，用低硬度材料代号表示（隔膜閥除外）。
球閥編輯舉例：1、DQ41H-16P表示：D低溫、Q球閥、4法蘭連接、1浮動直通流道、H表示不鏽鋼、16壓力爲16公斤、P閥體爲18-8系不鏽鋼；
