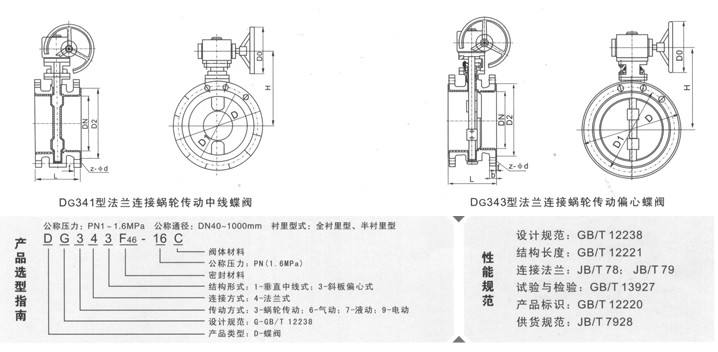

蝶閥結構：
主要由閥體、閥杆、蝶闆和密封圈組成。閥體呈圓筒形，軸向長度短，内置蝶闆。
蝶閥的結構及工作原理:
蝶閥是根據旋轉閥杆同時帶動碟版轉動來做啓閉的一種閥門，在蝶閥閥體圓柱形通道内，圓盤形蝶闆繞著軸線旋轉，主要是旋轉碟闆90°來做流量控制，當碟闆到達90°時閥門處於全開狀态 ，同時可以改變碟闆的角度來調節介質流量 ，一般安裝於管道的直徑方向 。蝶閥與閥杆自身是沒有鎖定能力，爲瞭有效的調節流量需裝蝸輪減速器，加裝蝸輪減速器的蝶閥不僅使蝶閥有自鎖能力 ，還能改變蝶閥的操作性能及更準確的調節介質流量。
蝶閥内部結構優點：
1、啓閉方便迅速、省力 、流體阻力小，可以經常操作。
2、結構簡單，外形尺寸小 ，結構長度短，體積小，重量輕，适用於大口徑的閥門。
3、可以運送泥漿，在管道口積存液體少。
4、低壓下，可以實現良好的密封 。
5、調節性能好。
6、全開時閥座通道有效流通面積較大，流體阻力較小。
7、啓閉力矩較小，由於轉軸兩側蝶闆受介質作用基本相等，而産生轉矩的方向相反，因而啓閉較省力。
8、密封面材料一般採用橡膠、塑料、故低壓密封性能好。
9、安裝方便。
10、操作靈活省力，可選擇手動 、電動、氣動 、液壓方式。
蝶閥缺點 ：
1、使用壓力和工作溫度範圍小。
2、密封性較差。
蝶閥按結構形式可分爲偏置闆式、垂直闆式、斜闆式和杠杆式。
按密封形式可軟密封型和硬密封型兩種。軟密封型一般採用橡膠環密封，硬密封型通常採用金屬環密封。
按連接型式可分爲法蘭連接和對夾式連接；按傳動方式可分爲手動、齒輪傳動、氣動、液動和電動幾種。
