蝶式止回閥的密封原理
蝶式止回閥的結構類似於蝶閥，其密封原理近似於蝶閥 。蝶式止回閥分兩種，一種是單闆，一種是雙闆 。單闆蝶式止回閥的密封原理更接近於蝶閥 ，蝶閥關閉時是靠閥杆傳遞到蝶闆的扭矩，而單闆蝶式止回閥是靠介質逆流時産生的偏心扭矩而完成的。單闆蝶式止回閥開啓時靠介質的順流，克服蝶闆自重産生的扭矩 ，沖開蝶闆 ，達到開啓的目的；而當停泵時，沒有介質的正向流動 ，靠蝶闆的自重産生的扭矩關閉蝶式止回閥。再靠介質回流時的壓力生産的密封比壓達到密封。此時應該注意壓力較高的蝶式止回閥，其密封面寬度應寬些 ，壓力較低的蝶式止回閥，其密封面應窄些。總之 ，要保證密封面上的實際比壓大於保證密封的必須比壓。且應小於材料允許的許用比壓，這樣既能保證有效的密封，而且還安全 。對於雙闆蝶式止回閥 ，靠介質逆流時的壓力克服彈簧的扭矩而開啓，靠扭彈簧所産生的扭力矩而關閉 ，再靠介質逆流時的壓力産生的密封比達到密封。雙闆蝶式止回閥和單闆蝶式止回閥一樣，當介質工作壓力較高時密封面的寬度應設計的較寬些 ，介質工作壓力較低時密封面的寬度應設計的較窄些 。隻有這樣才能既保證密封性能，又不至把密封面破壞。
蝶式止回閥的結構特點
蝶式止回閥結構較簡單，根據管路情況，既可以垂直安裝 ，也可以水平安裝，其安裝方式比較靈活 。又由於可以做成對夾式，這樣其外形尺寸較小，重量較輕。其流體阻力較小，水擊壓力也較小。但蝶式止回閥由於結構原因 ，不能作成高的工作壓力，隻适用於中低壓的場合。
一、止回閥的原理
止回閥又稱逆止閥 、背壓閥，是單向閥。止回閥依靠介質本身的流動自動啓閉閥瓣，用來防止介質倒流 。内部構造圖如圖所示。閥瓣主要依靠自身重力，當正向介質流動壓力減小到零時，閥瓣依靠重力回到原位蓋住閥道，當介質逆向流動時 ，已然接近堵住閥道的閥瓣會更加緊緊的靠在閥道上，封死管道，以此起到止回的作用。旋啓式止回閥的結構圖如圖所示。
【旋啓式止回閥】

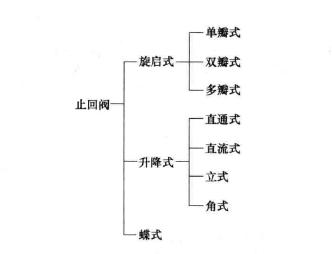

二、止回閥的分類
止回閥的分類方法很多，主要按結構形勢分類分成三種類型：旋啓式止回閥 、升降式止回閥、蝶式止回閥。
旋啓式止回閥又可以分爲：單瓣止回閥、雙瓣止回閥、多瓣止回閥 。
升降式止回閥又可以分爲：直通式止回閥、直流式止回閥、立式止回閥、角式止回閥。
旋啓式止回閥産品舉例：對夾式雙瓣止回閥 、法蘭旋啓式止回閥、螺紋旋啓式止回閥。
升降式止回閥産品舉例：法蘭升降式止回閥 、靜音止回閥、消聲止回閥、升降式底閥。
蝶式止回閥産品舉例 ：微阻緩閉蝶式止回閥。
三、止回閥的性能
1.1止回閥基本性能
止回閥是一種自動閥門 ，在管道系統中的主要作用如下：
①防止介質倒流；
②防止泵以及其驅動電動機反轉；
③防止容器内介質的洩放；
④用於輔助系統壓力可能升高，超過規定壓力時補給主系統的管道上。
1.2止回閥的優缺點
優點：
①工作載荷變化大；
②閥門啓閉次數少 ，長周期處於關閉或者開啓狀态，運動部件如閥瓣長期不運動；
③閥門從開到關或者從關到開切換動作靈活，迅速；
④採用不同材料 ，可以适用於各種介質的管路上。
缺點：
①閥門從關到開閥瓣逐漸打開，閥瓣阻礙介質流動，流體阻力大；
②閥瓣組件依靠自身的重量，彈簧力（如增設瞭輔助彈簧時）等起密封作用，一旦介質壓力稍大於其密封力時閥門就會有洩露，密封性能差
③閥門關閉時介質迅速倒流沖擊閥瓣，可能發生水擊（又稱水錘）現象；
④介質流動時，經過閥瓣件産生沖擊，可能會産生震動 、噪聲；
四 、止回閥的結構

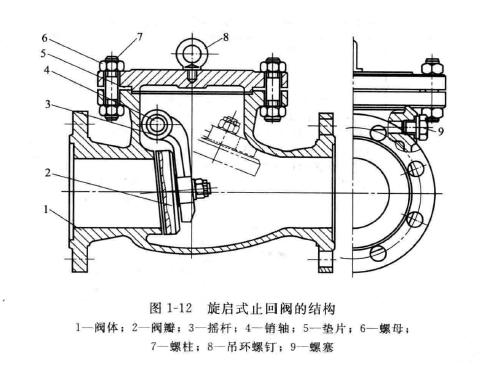

止回閥的主要結構如圖所示：
【止回閥結構圖】
不同結構的止回閥适用於不同場合，下面将使用較普遍的旋啓式止回閥與升降式止回閥作比較。
旋啓式止回閥關閉件(閥瓣)在閥體内繞固定軸轉動。優點是可以安裝在水平，垂直，傾斜的管線上(如果是垂直安裝，應選用全開啓式閥瓣，介質應從下向上流動)，但是密封性能較升降式差，由於加工困難，因此主要生産集中在大口徑上。
升降式止回閥關閉件(閥瓣)是沿閥座中心線移動。密封性能較旋啓式好，閥瓣行程短，關閉迅速，動作可靠，可以是垂直安裝、水平安裝。但是流體阻力較大。生産加工較易，因此主要生産集中在小口徑上。
【旋啓式止回閥】
【升降式止回閥】
