控制閥是實現生産過程自動化的“手腳”，安裝在生産現場，時刻與介質接觸，用於調節流量。常用到的控制閥和執行機構有那些呢？今天就給大家介紹在生産現場常用到的幾種執行機構和一些控制閥的原理及适用場合。

1.薄膜執行機構

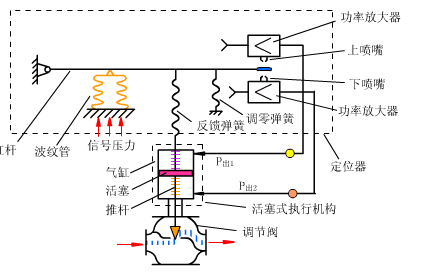

2.帶閥門定位器的活塞式執行機構

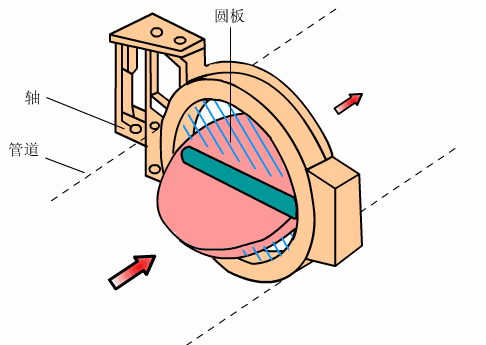

3.碟閥

蝶閥的閥瓣是圓盤, 圍繞閥座内的一個軸旋轉, 旋角的大小, 便是閥門的開閉度。

優點：輕巧、結構簡單、比其他閥門要節省材料、開閉迅速，切斷和節流都能用, 流體阻力小, 操作省力
，可以做成很大口徑。

應用：蝶閥在熱水管路得到廣泛的使用。能夠使用蝶閥的地方, 不要使用閘閥, 因爲蝶閥比閘閥經濟, 而且調節性好。

４.隔膜閥

隔膜閥是利用閥杆将彈性體薄膜緊壓在閥座上用來隔斷氣路。轉動手輪可帶動閥杆上、下移動，使隔膜離開閥座打開閥門或使隔膜緊壓在閥座上關閉閥門。

應用場合：

一是超純水
，超純水要求流通管路内沒有死角；

二是有雜質的污水，溶液等，液體内有顆粒球閥容易磨損出現内漏，隔膜閥上下閉合極大的避免這個問題，長期使用後還可以更換隔膜片。

通常，使用條件或要求密封性能嚴格、泥漿介質、磨損
、輕型結構、低壓截止(壓差小)、向大氣少量滲漏、磨蝕性的介質時，推薦選用隔膜閥。在雙位調節、節流、調節、通道縮口、低噪聲
、有氣穴和汽化現象、操縱轉矩小的場合
，可以選用隔膜閥。在高溫介質、高壓介質
、高壓截止(壓差大)、啓閉動作快
、結構長度短的條件下，不選用隔膜閥。

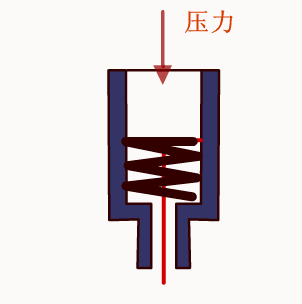

5.活塞執行機構

6.角型閥

角型閥
：閥體爲直角形，閥體内有一個閥座和密封面，一般爲底進側出。

優點：結構簡單，密封效果好
。具有自潔淨功能，閥體内不易存積污物，不宜堵塞，适用於控制高粘度介質
，高壓差以及含有懸浮物和顆粒物的介質。

缺點：容易發生閥芯振蕩不穩定的現象。

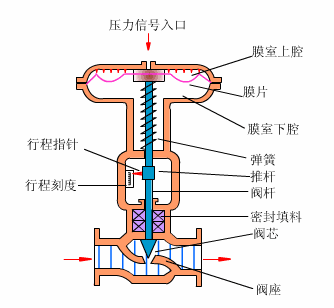

7.氣動薄膜調節閥

氣動薄膜式執行機構有正作用和反作用。

正作用:當壓力增大時，閥杆向下動作，壓力是通入波紋膜片上方的薄膜氣室。

反作用:當壓力增大時，閥杆向上動作，壓力是通入波紋膜片下方的薄膜氣室。

8.氣動活塞式執行機構

9.三通閥

閥體有三個接管口，适用於三個方向流體的管路控制系統，大多用於熱交換器的溫度調節、配比調節和旁路調節。

在使用中應注意流體溫差不宜過大，通常小於是150℃，否則會使三通閥産生較大應力，否則會使三通閥産生較大應力而引起變形，造成連接處洩漏或損壞。

三通閥有三通合流閥和三通分流閥兩種類型，三通合流閥爲介質由兩個輸入口流進混合後由一出口流出，三通分流閥爲介質由一入口流進，分爲兩個出口流出。

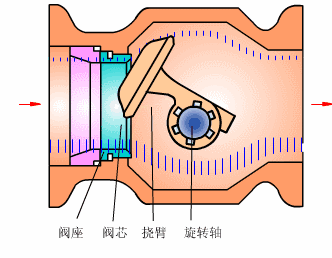

10.凸輪撓曲閥

凸輪撓曲閥又稱偏心旋轉閥，閥芯呈扇形球面狀，與撓曲臂及軸套鑄成一體，固定在轉動軸上。撓曲臂在壓力作用下能産生撓曲變形，使閥芯球面與閥座圈緊密接觸，密封性好。

優點:重量輕、體積小、安裝方便，适用於高粘度和帶有懸浮物的介質流量控制。

11.直通單座閥

直通單座閥：閥體内隻有一個閥座和閥芯。

優點：結構簡單，密封效果好，是使用較多的一種閥體類型。

缺點：流通能力差，不平衡力大，不适合高差壓、大口徑的場合

12.直通雙座閥

直通單座閥：閥體内隻有兩個閥座和閥芯。

優點：因爲流體對上、下兩閥芯的作用力可以相互抵消，因此雙座閥具有允許壓差大。

缺點：上、下兩閥芯不宜同時關閉，因此洩漏量較大。

應用場合：适用於閥兩端壓差較大，洩漏量要求不高的幹淨介質場合，不适用於高粘度和含纖維的場合。
