火災自動報警系統的核心部件是報警閥組，與其它閥類一樣可以起到水流控制功能（水的通過或者截止）但不能像水龍頭（閥）那樣調節水流大小，也不可以像減壓閥那樣減小水的壓力 。
但我們需要他的兩個特殊功能，（一）火災時自動打開閥門的功能（二）火災發生時警鈴自動報警 。
根據不同的需要分爲濕式、幹式、雨淋、預作用等系統。
先說濕式系統報警閥，其結構實際上是非常簡單的，系統側通過補償管路時刻充壓，可以與供水側在閥瓣處達到壓力平衡。
火災發生噴頭破裂開始灑水 ，系統側壓力低於供水測，這時就實現瞭*一個功能，閥可以自動打開給系統側供水。
與此同時在水的推動下警鈴動作，實現其*二個功能警鈴自動報警。

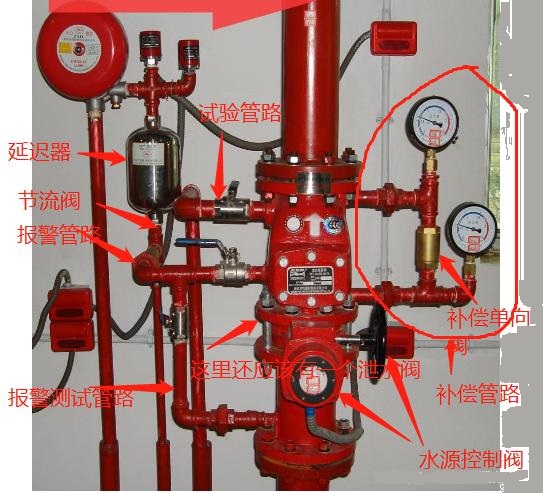

爲實現以上功能，濕式報警閥由幾條主要的管路組成分别爲 ：補償管路、試驗管路、報警管路、報警試驗管路 、洩水管路。
補償管路：分爲内、外補償管路，内補償管路隻是設置在瞭閥體内部，其他和外部補償管路一樣功能，其核心部件就是單向閥，主要起的作用就是系統側與供水側壓力平衡。
試驗管路：在閥體的系統側設置一個放水口，其主要功能是檢驗報警閥的開啓、水力警鈴的動作、壓力開關的可靠性 。
報警管路：接到閥體閥瓣處，閥瓣開啓才有水進入。報警管路上連接著幾個重要的器件，控制閥、過濾器、延遲器與節流器（節流孔闆)、壓力開關、警鈴。
需要注意的是上面的連接器件，一旦水流通過是有先後順序的，壓力開關是要安裝在警鈴前面即在警鈴之前動作。
報警試驗管路，從供水側接入。其主要的目的就是測試報警管路上的設施。
洩水管路：報警閥體的低處設置，主要是用來放空報警閥内全部的水。
實際上在整個濕式系統中有很多洩水管路，其存在的目的就是給附近的管路或設施放空水的作用，設置的原則就是低處。
因爲濕式報警系統設置在建築内，不同區域的管段就會有一個低點，就好比一個個連接在一起的"S"放倒，每個"S"都會有低點，這些地點都需要設洩水管路。
弄懂這張圖上各個管路的工作原理，會對學習該設施有很大幫助，希望對你有幫助！
