止回閥是起到阻止介質倒流的作用 ，主要與閘閥配套、與水泵配套 、以及管道進出口端配套。本文将結合我廠經驗爲您詳解止回閥原理 ，止回閥性能，止回閥結構，止回閥分類以輔助止回閥選型 ，以及止回閥産品介紹。
【止回閥内部結構圖】
一、止回閥的原理
止回閥又稱逆止閥、背壓閥，是單向閥 。止回閥依靠介質本身的流動自動啓閉閥瓣 ，用來防止介質倒流 。内部構造圖如圖所示 。閥瓣主要依靠自身重力，當正向介質流動壓力減小到零時，閥瓣依靠重力回到原位蓋住閥道，當介質逆向流動時 ，已然接近堵住閥道的閥瓣會更加緊緊的靠在閥道上，封死管道，以此起到止回的作用。旋啓式止回閥的結構圖如圖所示。

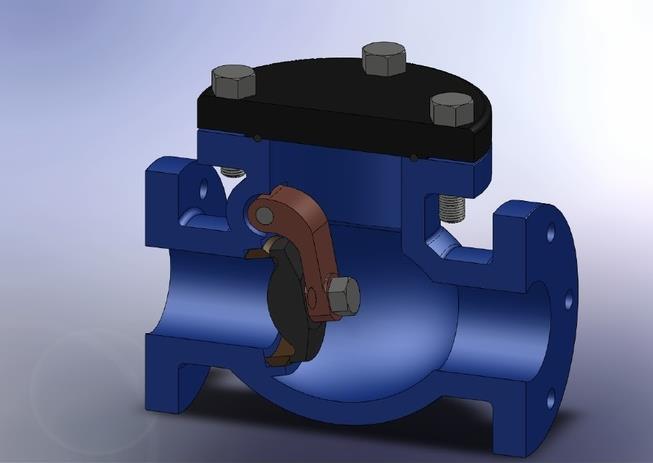

【旋啓式止回閥】
二 、止回閥的分類

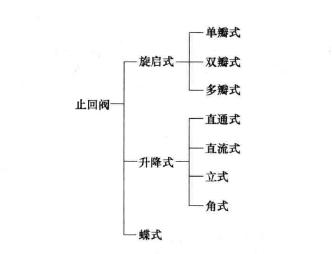

止回閥的分類方法很多 ，主要按結構形勢分類分成三種類型：旋啓式止回閥、升降式止回閥、蝶式止回閥 。
旋啓式止回閥又可以分爲：單瓣止回閥、雙瓣止回閥、多瓣止回閥 。
升降式止回閥又可以分爲：直通式止回閥 、直流式止回閥、立式止回閥、角式止回閥。
旋啓式止回閥産品舉例：對夾式雙瓣止回閥 、法蘭旋啓式止回閥、螺紋旋啓式止回閥。
升降式止回閥産品舉例：法蘭升降式止回閥、靜音止回閥、消聲止回閥、升降式底閥。
蝶式止回閥産品舉例：微阻緩閉蝶式止回閥 。
三、止回閥的性能
1.1止回閥基本性能
止回閥是一種自動閥門，在管道系統中的主要作用如下：
①防止介質倒流；
②防止泵以及其驅動電動機反轉；
③防止容器内介質的洩放；
④用於輔助系統壓力可能升高，超過規定壓力時補給主系統的管道上。
1.2止回閥的優缺點
優點：
①工作載荷變化大；
②閥門啓閉次數少，長周期處於關閉或者開啓狀态，運動部件如閥瓣長期不運動；
③閥門從開到關或者從關到開切換動作靈活，迅速；
④採用不同材料，可以适用於各種介質的管路上。
缺點：
①閥門從關到開閥瓣逐漸打開，閥瓣阻礙介質流動，流體阻力大；
②閥瓣組件依靠自身的重量，彈簧力（如增設瞭輔助彈簧時）等起密封作用，一旦介質壓力稍大於其密封力時閥門就會有洩露，密封性能差
③閥門關閉時介質迅速倒流沖擊閥瓣，可能發生水擊（又稱水錘）現象；
④介質流動時，經過閥瓣件産生沖擊，可能會産生震動、噪聲；
四、止回閥的結構
止回閥的主要結構如圖所示：
【止回閥結構圖】
不同結構的止回閥适用於不同場合，下面将使用較普遍的旋啓式止回閥與升降式止回閥作比較。
旋啓式止回閥關閉件(閥瓣)在閥體内繞固定軸轉動。優點是可以安裝在水平，垂直，傾斜的管線上(如果是垂直安裝，應選用全開啓式閥瓣，介質應從下向上流動)，但是密封性能較升降式差，由於加工困難，因此主要生産集中在大口徑上。
升降式止回閥關閉件(閥瓣)是沿閥座中心線移動。密封性能較旋啓式好，閥瓣行程短，關閉迅速，動作可靠，可以是垂直安裝、水平安裝。但是流體阻力較大。生産加工較易，因此主要生産集中在小口徑上。
【旋啓式止回閥】
【升降式止回閥】
