800X壓差旁通平衡閥。用於中央空調系統中。介質爲水，溫度≤80℃。利用介質壓力和導閥自動控制閥門開度，使管路中供水和回水之間壓差平衡保持恒定，

800X壓差旁通平衡閥由主閥、導閥、針閥、球閥、壓力表等零件組成。

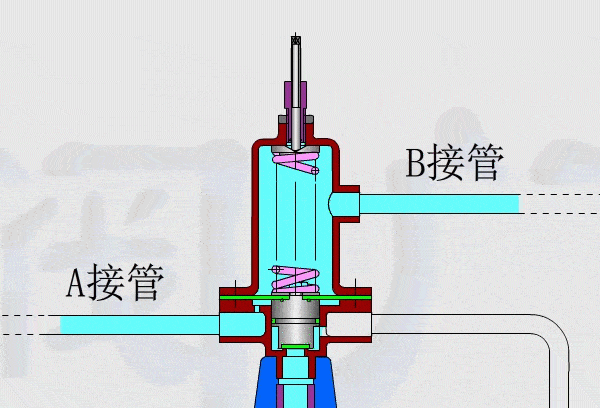

工作原理：導閥膜片下腔，A接管連接到供水管路。導閥膜片上腔，B接管連接到回水管路。順時針轉動導閥調節螺釘，調節彈簧被壓縮，導閥芯上方作用力增大。導閥芯開度減小。使主閥膜片上腔排水減少，上腔内壓力增加，主閥膜片上下腔壓力差使主閥芯向下動作，主閥芯開度減小。主閥閥後壓力降低，供水和回水之間壓差增加。反之，逆時針轉動導閥調節螺釘，則壓差減小。

當供水和回水之間壓差增大時，（供水壓力增大或回水壓力減少）。引入導閥膜片上下腔内水壓差增加，導閥芯向上動作，開度加大。主閥膜片上腔排水增加，上腔壓力降低，主閥膜片上下腔壓力差使主閥芯向上動作，主閥芯開度增加。主閥閥後壓力增加，使供水和回水之間壓差減小，仍保持在設定值。

當供水和回水之間壓差減少時，（供水壓力減小或回水壓力增加）。引入導閥膜片上下腔内水壓差減小，導閥芯向下動作，開度減小。主閥膜片上腔排水減少，上腔壓力增加，主閥膜片上下腔壓力差使主閥芯向下動作，主閥芯開度減小。主閥閥後壓力減小，使供水和回水之間壓差增大，恢複到設定值。

總結：

一. 順時針轉動導閥調節螺釘，供水和回水之間壓差增加。逆時針轉動調節螺釘，則壓差減小。

二. 導閥上接管分别接到供水管路和回水管路上，可以精準地反饋壓差變化。 A接管是供水管線，B接管是回水管線。不可接錯管線。

三. 管路上配合平衡閥使用，可以保持管路流量恒定。

四. 改變針閥開度。可以調節主閥動作快慢。

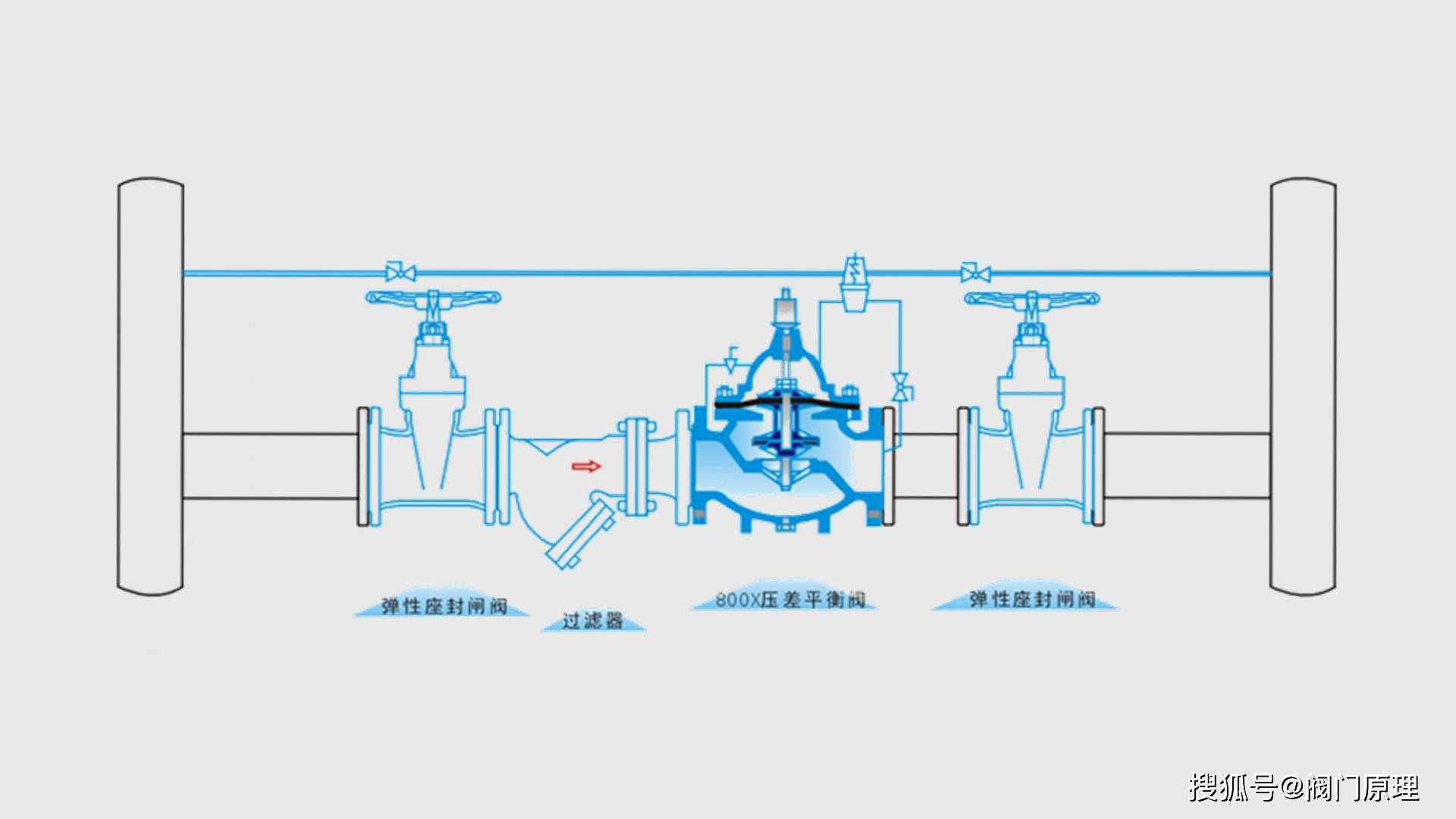

五. 安裝示意圖
