蝶閥是工業水系統中經常使用到的閥門，以體積小，性價比高而成爲管道常用閥門 。蝶閥主力産品爲對夾式軟密封蝶閥和法蘭式蝶閥。蝶閥雖然種類相比閘閥較少，但同樣有著不少區别以适應不同的工況 。本文将問您介紹蝶閥性能，蝶閥原理，蝶閥結構，蝶閥分類，以幫助您更好地進行蝶閥選型。
蝶閥的關閉件-蝶闆呈圓盤形狀，繞閥座内的軸旋轉90度可啓閉和調節介質。在中、低壓大口徑管道上使用廣泛。蝶閥的結構圖如圖所示。
1、蝶閥的分類：

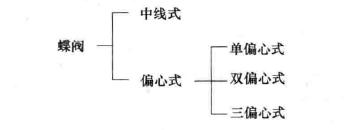

蝶閥按結構分類主要分爲中線式和偏心式，其中偏心式分但偏心、雙偏心以及三偏心式蝶閥。分類圖如圖所示。
相關蝶閥産品 ：對夾式蝶閥，信号蝶閥 ，法蘭蝶閥，大口徑法蘭蝶閥等。
2、蝶閥的性能原理
蝶閥採用的是閥闆沿中心線旋轉的結構，因此閥門體積小。通過旋轉手柄90度或者蝸輪等驅動方式使得閥闆與介質流向平行即可開啓閥門。因此蝶閥具有結構簡單、體積小、重量輕、安裝尺寸小、操作便捷、啓閉迅速的特點。同時還具備密封和流量調節特性。但是由於閥瓣阻力大，介質壓力對閥門啓閉有較大影響，因此不宜用於高壓環境 。
以往的蝶閥受技術和密封材料的制約，大部分結構爲中線型式的軟密封，即閥座多爲橡膠 、塑料、蝶闆爲金屬或者金屬外包覆橡膠或者塑料。近年來科技迅速發展，蝶閥開發出新的結構型式，偏心式的金屬密封性蝶閥就是其中的一種。偏心式的金屬密封蝶閥的閥座和蝶闆密封面由金屬硬質合金材料組成，或者蝶闆由軟、硬材料（非金屬層夾金屬層）組成，使蝶閥可耐高溫、耐低溫、耐磨蝕 、耐沖蝕，密封性能好，使用壽命長，因此得到廣泛使用 。
蝶閥已在較大範圍内取代瞭閘閥 、截止閥、節流閥、球閥，是近年來發展迅速的閥門品種之一。
(1) 蝶閥的性能比較 ：
蝶閥的性能優點主要集中在體積小，結構簡單，啓閉迅速這三點上，缺點同樣明顯就是管道流動介質壓力損失相對較大，高壓環境啓閉較困難等。詳細比較圖如圖所示。
(2) 蝶閥不同結構分類區别：
中線式蝶閥、單偏心蝶閥、雙偏心蝶閥、三偏心蝶閥密封性能依次增強，壽命也依次增長，但是結構缺難度遞增，成本也遞增。因此除非有著特殊工況要求，往往還是選擇較經濟、合适的蝶閥。四種比較圖如圖所示。
