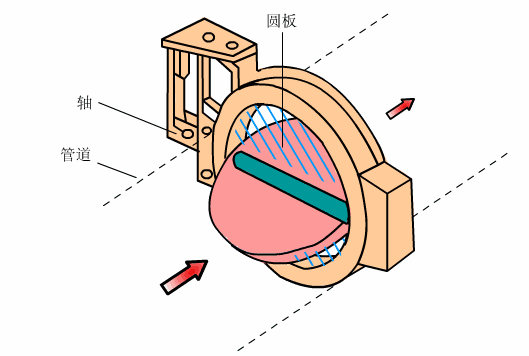

蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往複回轉，驅動力矩小等特點
，用於(yú)截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉(bì)密封性能
。蝶閥處於(yú)完全開啓位置時，蝶闆厚度是介質流經閥體時唯一的阻力
，因此通過該閥門所産生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶闆周邊。 閥杆爲通杆結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。蝶閥啓閉(bì)時閥杆隻作旋轉運動而不作升降運行，閥杆的填料不易破壞，密封可靠。與蝶闆錐銷固定，外伸端爲防沖出型設計，以免在閥杆與蝶闆連接處意外斷裂時閥杆崩出。

綜上所述簡要說明蝶閥的特點：
1、啓閉方便迅速、省力
、流體阻力小，可以經常操作。 
2、結構簡單，體積小，重量輕。 
3、可以運送泥漿，在管道口積存液體*少。 
4、低壓下，可以實現良好的密封。 
5、調節性能好。

技術參數

按結構形式分類
● 中心密封蝶閥  ● 單偏心密封蝶閥  ● 雙偏心密封蝶閥  ● 三偏心密封蝶閥 

按密封面材質分類 
(1) 軟密封蝶閥 
● 密封副由非金屬軟質材料對非金屬軟質材料構成。
● 密封副由金屬硬質材料對非金屬軟質材料構成。
(2)金屬硬密封蝶閥。密封副由金屬硬質材料對金屬硬質材料構成。 

按密封形式分類 
(1)強制密封蝶閥
● 彈性密封蝶閥。密封比壓由閥門關閉時閥闆擠壓閥座，閥座或閥闆的彈性産生。
● 外加轉矩密封蝶閥
。密封比壓由外加於閥門軸上的轉矩産生。
(2)充壓密封蝶閥。密封比壓由閥座或閥闆上的彈性密封元件充壓産生。
(3)自動密封蝶閥。密封比壓由介質壓力自動産生。

按工作壓力分類 
(1)真空蝶閥。工作壓力低於标準大氣壓的蝶閥。
(2)低壓蝶閥。公稱壓力PN≤1.6MPa的蝶閥。
(3)中壓蝶閥。公稱壓力PN爲2.5∽6.4MPa的蝶閥。
(4)高壓蝶閥。公稱壓力PN爲10.0∽80.OMPa的蝶閥。
(5)超高壓蝶閥。公稱壓力PN>100MPa的蝶閥。

按工作溫度分類
(1)高溫蝶閥。t>450℃的蝶閥。
(2)中溫蝶閥。120℃<t≤450℃的蝶閥。
(3)常溫蝶閥。-40℃<t≤120℃的蝶閥。
(4)低溫蝶閥。-100℃<t≤-40℃的蝶閥。
(5)超低溫蝶閥。t≤-100℃的蝶閥。 

按連接方式分類
● 對夾式蝶閥  ● 法蘭式蝶閥  ● 支耳式蝶閥  ● 焊接式蝶閥

選型說明

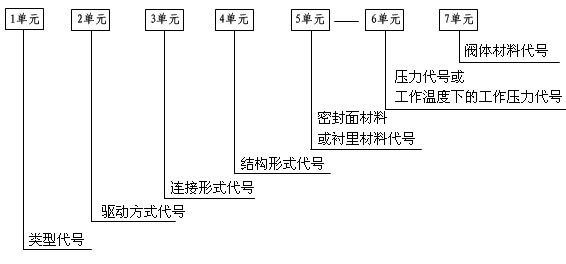

一單元．閥門類型代号

二單元．驅動方式代号

三單元．連接形式代号

五單元．密封面或襯裏材料代号

注：閥門密封副材料爲閥門的本體材料時，密封材料代号用“W”表示



六單元.公稱壓力
公稱壓力的數值用阿拉伯數字表示單位ＰＮ，它是MPa的10倍

七單元．閥體材料代号

例：D943H-16C
