随著高科技發展的不斷進步，工況要求也越來越高，新型球閥産品也在不斷進入市場，對於球閥附加條件的增加 、傳動方式的升級 、結構形式的改變、耐溫耐壓耐腐對材質的要求提高，産生瞭一系列的新型球閥産品 。爲此華光閥門廠家結合國際編制标準融合公司内部制造産品進行細分整合，爲工業正確選型及對标光球閥有更多的認識。以下爲華光閥門*新球閥型号編制方法的*新說明 ，如有不解請聯系我司技術工程師爲您講解 。
球閥型号編制方法（按順序）：例如PQ340F-10/16表示：P偏心、Q球閥、3渦輪、4法蘭、0半球直通、F氟橡膠 、10/16表示壓力爲10/16公斤。
球閥附加代号：V表示閥芯帶有V型結構、D表示低溫、B表示保溫、P表示偏心結構、U和S及DY多表示上裝式；
①球閥編制代号：Q表示球閥；
②傳動形式代号：2表示電液動 、3表示渦輪、6表示氣動 、7表示液動、9表示電動、手動無代号；
③連接方式代号：1表示内螺紋、4表示法蘭式、6表示焊接、7表示對夾式；
④結構形式代号：
浮動式：1表示直通流到、2表示Y型三通、4表示L型三通 、5表示T型三通；
固定式 ：0表示半球直通、6表示四通流道、7表示直通流到、8表示L型三通 、9表示Y型三通；
⑤密封材料代号：B巴氏合金、F氟橡膠、F46襯氟 、H鏽鋼 、J襯膠、M蒙乃爾合金、N尼龍塑料、蒙乃爾P、Y硬質合金、W閥體直接加工；
⑥壓力等級代号：16表示壓力爲16公斤（1.6Mpa）*大可到64Mpa；
：150LB表示美标磅級壓力，*大耐壓等級可達2500LB（150LB=1.6MPA/300LB=2.54.0mpa/400LB=6.4mpa/600LB=10mpa）；
：5K表示日級壓力，*大壓力63K；
⑦殼體材質代号 ：A钛及钛合金、C碳鋼 、I鉻钼鋼、P18-8系不鏽鋼、RMo2Ti系不鏽鋼、S塑料。
以上爲常見的球閥相關代号 ，因工況特殊需定做的産品，可根據設計方案進行選型。

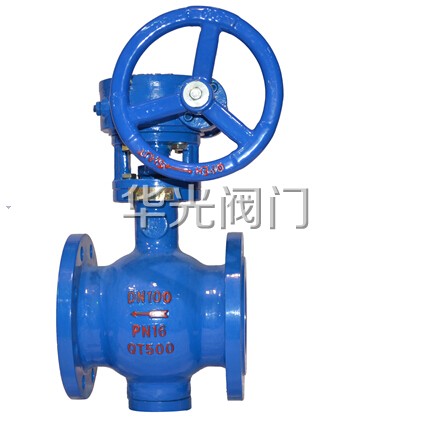

偏心半球閥結構圖
華光球閥型号大全
V型球閥：VQ40F、VQ640F、VQ940F、VQ641H、VQ941H、VQ70F、VQ670F、VQ970F、VQ71H、VQ671H、VQ971H；
保溫球閥：BQ41F、BQ641F、BQ941F；
不鏽鋼球閥：Q41F、Q641F、Q941F、Q41H、Q641H、Q941H；
襯氟球閥：Q41F46、Q641F46、Q941F46；
低溫球閥：DQ41F、DQ41H、DQ41Y；
對夾式球閥 ：Q71F、Q671F、Q971F、Q71H、Q671H、Q971H、
高溫球閥：Q41M、Q641M、Q941M、Q41PPL、Q641PPL、Q941PPL、
固定球閥：Q347F、Q647F、Q947F、Q347H、Q647H、Q947H、Q347W、Q647W、Q947W；
渦輪球閥：Q341F、Q341H、Q341W、Q341Y；
焊接球閥：Q61F、Q361F、Q61H、Q661F、Q661H、Q961F、Q961H；
偏心半球閥：Q340F、Q340F46、Q640F、Q940F、Q340H、Q640H、Q940H、Q340Y、Q640Y、Q940Y；
上裝式球閥：SQ340F、SQ940F、SQ340H、SQ940H、SQ347H、SQ647H、SQ947H、DYQ340F、DYQ640F、DYQ940F；
三通球閥：Q44F、Q45F、Q44H、Q45H、Q644F、Q645F、Q644H、Q645H、Q944F、Q945F、Q944H、Q945H；
四通球閥：Q46F、Q46H、Q646F、Q646H、Q946F、Q946H。
