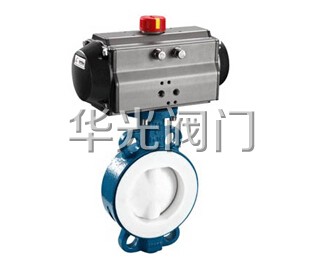

D671F46-10/16C氣動襯氟對夾蝶閥概述：
D671F46氣動襯氟蝶閥採用帶有球形密封表面的襯聚四氟乙烯包襯蝶闆，該閥門操作輕便，嚴密的密封性能 ，超長的使用壽命；可作快速切斷或調節流量之用。适用於要求可靠密封和 良好調節特性的場合 。閥體採用分體式 ，閥軸兩端的密封由蝶闆與閥座 之間的旋轉基面加氟橡膠來控制；保證閥軸不與腔内流體介質接觸。廣泛适用於各種不同類型工業管道中液體和氣體（包括蒸 氣）的輸送，有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣 、強堿、王水等具有強腐蝕性的介質 。
D671F46-10/16C氣動襯氟對夾蝶閥結構特點：
1、設計新穎、合理、結構獨特 ，重量輕 ，啓閉迅速。
2、操力矩小 ，操作方便 ，省力靈巧。
3、可以任何位置安裝，維修方便 。
4、密封件可以更換，密封性能可靠達到雙向密封零洩漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
D671F46-10/16C氣動襯氟對夾蝶閥採用标準：
設計标準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
D671F46-10/16C氣動襯氟對夾蝶閥執行機構：
採用新型系列AT型氣動執行器，有雙作用式和單作用式（彈簧複位），齒輪傳動，安全可靠；大口徑閥門採用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小 。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部 、底部安裝手動操作機構。
4、齒條式連接可調節開啓角度、額定流量 。
5、執行器可選帶電訊号反饋指示及各類附件以實現自動化操作。
6、IS05211标準連接爲産品的安裝更換提供瞭方便。
7、兩端調的節螺釘可使标準産品在0°和90°有±4°的可調範圍。確保與閥門同步精度 。
D671F46-10/16C氣動襯氟對夾蝶閥附件的選項：
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥 、雙電控電磁閥、限位開關回訊器。
調節型附件 ：電氣定位器 、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

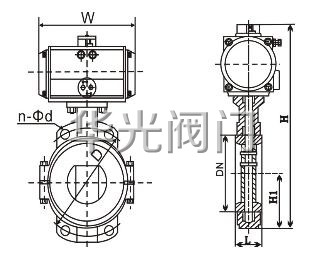

D671F46-10/16C氣動襯氟對夾蝶閥結構圖：
D671F46-10/16C氣動襯氟對夾蝶閥主要技術參數：
| 公稱通徑 |
DN（mm） |
50～1200 |
| 公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
| 試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
| 密封試驗 |
0.66 |
1.1 |
1.76 |
| 氣密封試驗 |
0.6 |
0.6 |
0.6 |
| 适用介質 |
空氣、水、污水、蒸氣、煤氣、油品等。 |
| 驅動形式 |
氣傳動 |
D671F46-10/16C氣動襯氟對夾蝶閥主要零件的材質：
| 零件名稱 |
材料 |
| 閥體 |
球墨鑄鋼 、鑄鋼、不鏽鋼 |
| 蝶闆 |
球墨鑄鐵、鑄鋼、不鏽鋼及特殊材料襯F46 |
| 密封圈 |
各種橡膠 、聚四氟 |
| 閥杆 |
2Cr13、不鏽鋼 |
| 填料 |
O型圈、柔性石墨O |
D671F46-10/16C氣動襯氟對夾蝶閥主要外形和連接尺寸：
| 公稱通經 |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
| DN（mm） |
NPS（inch） |
PN1.0MPa |
|
|
|
|
|
| 40 |
3/2 |
33 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
| 50 |
2 |
43 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
| 65 |
5/2 |
46 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
| 80 |
3 |
49 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
| 100 |
4 |
56 |
215 |
180 |
155 |
3 |
22 |
8-φ16 |
| 125 |
5 |
64 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
| 150 |
6 |
70 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
| 200 |
8 |
71 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
| 250 |
10 |
76 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
| 300 |
12 |
83 |
440 |
400 |
368 |
4 |
28 |
12-φ23 |
| 350 |
14 |
92 |
500 |
460 |
428 |
4 |
30 |
16-φ23 |
| 400 |
16 |
102 |
565 |
515 |
482 |
4 |
32 |
16-φ25 |
| 450 |
18 |
114 |
615 |
565 |
532 |
4 |
32 |
20-φ25 |
| 500 |
20 |
127 |
670 |
620 |
585 |
4 |
34 |
20-φ25 |
| 600 |
24 |
154 |
780 |
725 |
685 |
5 |
36 |
20-φ30 |
| 700 |
28 |
165 |
895 |
840 |
800 |
5 |
40 |
24-φ30 |
| 800 |
32 |
190 |
1010 |
950 |
905 |
5 |
44 |
24-φ34 |
| 900 |
36 |
203 |
1110 |
1050 |
1005 |
5 |
46 |
28-φ34 |
| 1000 |
40 |
216 |
1220 |
1160 |
1115 |
5 |
50 |
28-φ34 |
| 1200 |
48 |
254 |
1450 |
1380 |
1325 |
5 |
56 |
32-φ41 |
| PN1.6MPa |
|
|
|
|
|
|
|
|
| 40 |
3/2 |
33 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
| 50 |
2 |
43 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
| 65 |
5/2 |
46 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
| 80 |
3 |
49 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
| 100 |
4 |
56 |
215 |
180 |
155 |
3 |
24 |
8-φ18 |
| 125 |
5 |
64 |
245 |
210 |
185 |
3 |
26 |
8-φ18 |
| 150 |
6 |
70 |
280 |
240 |
210 |
3 |
28 |
8-φ23 |
| 200 |
8 |
71 |
335 |
295 |
265 |
3 |
30 |
12-φ23 |
| 250 |
10 |
76 |
405 |
355 |
320 |
3 |
32 |
12-φ25 |
| 300 |
12 |
83 |
460 |
410 |
375 |
4 |
34 |
12-φ25 |
| 350 |
14 |
92 |
520 |
470 |
435 |
4 |
38 |
16-φ25 |
| 400 |
16 |
102 |
580 |
525 |
485 |
4 |
40 |
16-φ30 |
| 450 |
18 |
114 |
640 |
585 |
545 |
4 |
44 |
20-φ30 |
| 500 |
20 |
127 |
705 |
650 |
608 |
4 |
46 |
20-φ34 |
| 600 |
24 |
154 |
840 |
770 |
718 |
5 |
54 |
20-φ41 |
| 700 |
28 |
165 |
910 |
840 |
788 |
5 |
54 |
24-φ41 |
| 800 |
32 |
190 |
1020 |
950 |
898 |
5 |
54 |
24-φ41 |
| 900 |
36 |
203 |
1120 |
1050 |
998 |
5 |
54 |
28-φ41 |
| 1000 |
40 |
216 |
1255 |
1170 |
1110 |
5 |
60 |
28-φ48 |
訂貨須知：
一、①D671F46-10/16C氣動襯氟對夾蝶閥産品名稱與型号②D671F46-10/16C氣動襯氟對夾蝶閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定D671F46-10/16C氣動襯氟對夾蝶閥型号，請按D671F46-10/16C氣動襯氟對夾蝶閥型号直接向我們華光閥門銷售部訂購。
三 、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
