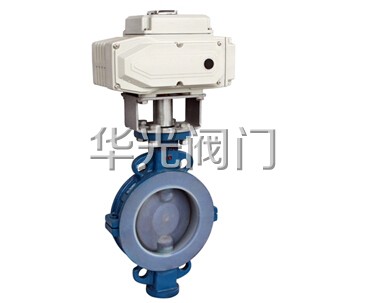

D971F46-10/16C電動襯氟對夾蝶閥概述：
電動襯氟蝶閥是採用電子式電動執行機構與襯氟蝶閥配套而成電動襯氟蝶閥有開關型和調節型兩種 。開關型電動襯氟蝶閥直接接入220V電源進行正反轉控制即可，並輸出兩對無源觸點反饋信号。調節型電動襯氟蝶閥輸入控制信号（4～20mADC或1～5VDC）及單相電源即可控制運轉，電動襯氟蝶閥具有功能強、體積小、輕便宜人，性能可靠、配套簡單、流通能力大 。電動襯四氟蝶閥是在過流部件 、閥體、蝶闆、閥杆上採用襯裏技術襯裏較厚的高分子材料，防腐蝕性能優良，可适用於任何濃度的酸、堿 、鹽及氧化劑 、還原劑、有機溶劑等介質，電動襯四氟蝶閥是化工、石油、醫藥、食品、鋼鐵冶煉、造紙 、水電等系統的氣體 、液體、半流體的管路和容器上作截流和調節設備使用的理想産品，並可取代閘閥、截止閥和其它類型的切斷、調節閥門。
華光閥門生産的D971F46電動襯氟蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長 ，電動襯氟蝶閥被廣泛用於水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作爲調節和截止使用。
D971F46-10/16C電動襯氟對夾蝶閥特點：
1、本閥採用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不鏽鋼和丁腈耐油橡膠配對，使用壽命長 。
3、四氟密封即可位於閥體上 ，也可以位於蝶闆上 ，可适用不同特點的介質 ，供用戶選擇 。
4、蝶闆採用框架結構，強度高，過流面積大，流阻小 。
5、整體烤漆 、能有效地防止鏽蝕且隻要更換密封閥座密封材料，就可使用於不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。
D971F46-10/16C電動襯氟對夾蝶閥用途：
全襯聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料襯裏蝶閥，具有耐腐蝕、無洩漏、壽命長等優點。襯四氟電動蝶閥适用於濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
D971F46-10/16C電動襯氟對夾蝶閥結構圖：
D971F46-10/16C電動襯氟對夾蝶閥密封材料适用介質，溫度推薦表：
| 密封副材質 |
适用溫度 |
|
突出特性 |
|
| 海水 |
鹽類 |
強堿 |
弱堿 |
強酸 |
弱酸 |
醇類 |
油類 |
|
| |
| 閥座 |
丁腈 |
-12oC~82oC |
A |
A |
B |
A |
D |
B |
C |
A |
耐油 |
|
| 三元乙丙 |
-35oC~135oC |
A |
A |
A |
A |
C |
A |
B |
C |
耐老化 |
|
| 耐腐蝕三元乙丙 |
-35oC~160oC |
A |
A |
A |
A |
A |
A |
B |
C |
耐腐蝕、耐老化 |
|
| 氟橡膠 |
-23oC~135oC |
A |
A |
C |
A |
C |
A |
C |
A |
耐高溫 、耐腐蝕 |
|
| 聚四氟乙烯 |
-10oC~150oC |
A |
A |
A |
A |
A |
A |
A |
A |
耐腐蝕、耐高溫 |
|
| 蝶闆 |
球鐵電鍍 |
-30oC~350oC |
D |
C |
D |
C |
D |
C |
A |
A |
耐熱 |
|
| 球鐵尼龍覆層 |
-30oC~100oC |
A |
A |
A |
A |
D |
A |
C |
A |
抗蝕、耐磨 、減摩 |
|
| 鋁青銅 |
-273oC~232oC |
B |
C |
D |
C |
D |
B |
A |
A |
耐熱、耐腐蝕 |
|
| 不鏽鋼 |
-268oC~316oC |
B |
C |
C |
B |
C |
A |
A |
A |
耐高溫、耐腐蝕 |
|
A、非常适用B、适用C、有限适用D、不适用
D971F46-10/16C電動襯氟對夾蝶閥主要技術參數：
| 公稱通經DN（mm） |
50～2000 |
50～1600 |
| 公稱藥理PN（MPa） |
0.6 |
1.0 |
1.6 |
| 密封試驗（MPa） |
0.66 |
1.1 |
1.76 |
| 強度試驗（MPa） |
0.9 |
1.5 |
2.4 |
| 适用介質 |
腐蝕性流體 |
| 洩漏率 |
符合GB/T13927-92标準 |
| 驅動方式 |
電動 |
D971F46-10/16C電動襯氟對夾蝶閥主要零部件材料：
| 零件名稱 |
材料 |
| 閥體 |
WCB、QT450-10、304 |
| 蝶闆 |
WCB、QT450-10、304 |
| 閥軸 |
2Cr13 |
| 密封面 |
F46 |
| 填料 |
柔性石墨 |
D971F46-10/16C電動襯氟對夾蝶閥執行标準 ：
| 制造标準 |
GB/T 122387-89 |
| 法蘭标準 |
GB9113-2000、GB17241.6-1998 |
| 結構長度标準 |
GB12221-89 |
| 檢驗标準 |
GB/T 13927-92 |
D971F46-10/16C電動襯氟對夾蝶閥主要外形連接尺寸：單位 ：mm
| DN |
主要外形連接尺寸 |
法蘭尺寸和螺栓孔尺寸 |
| L |
H |
H1 |
A |
B |
0.6MPa |
1.0MPa |
1.6MPa |
| D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
| 50 |
108 |
82.5 |
338 |
180 |
65 |
140 |
110 |
88 |
4-14 |
185 |
125 |
99 |
4-18 |
165 |
125 |
99 |
4-18 |
| 65 |
112 |
92.5 |
358 |
180 |
65 |
160 |
130 |
108 |
4-14 |
185 |
145 |
118 |
4-18 |
185 |
145 |
118 |
4-18 |
| 80 |
114 |
100 |
413 |
245 |
72 |
190 |
150 |
124 |
4-18 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
| 100 |
127 |
110 |
428 |
240 |
72 |
210 |
170 |
144 |
4-18 |
220 |
180 |
156 |
8-18 |
220 |
180 |
156 |
8-18 |
| 125 |
140 |
125 |
444 |
240 |
72 |
240 |
20 |
174 |
8-18 |
250 |
210 |
184 |
8-18 |
250 |
210 |
184 |
8-18 |
| 150 |
140 |
142.5 |
553 |
350 |
93 |
265 |
225 |
199 |
8-18 |
285 |
240 |
211 |
8-22 |
285 |
240 |
211 |
8-22 |
| 200 |
152 |
170 |
678 |
350 |
93 |
320 |
280 |
254 |
8-18 |
340 |
295 |
266 |
8-22 |
340 |
295 |
266 |
12-22 |
| 250 |
165 |
192.5 |
742 |
550 |
350 |
375 |
335 |
309 |
12-18 |
395 |
350 |
319 |
12-22 |
405 |
355 |
319 |
12-26 |
| 300 |
178 |
222.5 |
803 |
600 |
350 |
440 |
395 |
363 |
12-22 |
445 |
400 |
370 |
12-22 |
460 |
410 |
370 |
12-26 |
| 350 |
190 |
252.5 |
866 |
600 |
350 |
490 |
445 |
413 |
12-22 |
505 |
460 |
429 |
16-22 |
520 |
470 |
429 |
16-26 |
| 400 |
216 |
282.5 |
940 |
600 |
350 |
540 |
495 |
463 |
16-22 |
565 |
515 |
480 |
16-26 |
580 |
525 |
480 |
16-30 |
| 450 |
222 |
307.5 |
995 |
750 |
380 |
595 |
550 |
518 |
16-22 |
615 |
565 |
530 |
20-26 |
640 |
585 |
548 |
20-30 |
| 500 |
229 |
335 |
1058 |
750 |
380 |
645 |
600 |
568 |
20-22 |
670 |
620 |
582 |
20-26 |
715 |
650 |
609 |
20-33 |
| 600 |
267 |
390 |
1163 |
750 |
380 |
755 |
705 |
667 |
20-26 |
780 |
725 |
682 |
20-30 |
840 |
770 |
720 |
20-36 |
| 700 |
292 |
447.5 |
1283 |
750 |
380 |
860 |
810 |
772 |
24-26 |
895 |
840 |
794 |
24-30 |
910 |
840 |
794 |
24-36 |
| 800 |
318 |
507.5 |
1398 |
750 |
380 |
975 |
920 |
878 |
24-30 |
1015 |
950 |
901 |
24-33 |
1025 |
950 |
901 |
24-39 |
| 900 |
330 |
557.5 |
1498 |
1250 |
380 |
1075 |
1020 |
978 |
24-30 |
1115 |
1050 |
1001 |
28-33 |
1125 |
1050 |
1001 |
28-39 |
| 1000 |
410 |
615 |
1608 |
1500 |
580 |
1175 |
1120 |
1078 |
28-30 |
1230 |
1160 |
1112 |
28-36 |
1255 |
1170 |
1112 |
28-42 |
| 1200 |
470 |
727.5 |
1876 |
1500 |
580 |
1405 |
1340 |
1295 |
32-33 |
1455 |
1380 |
1328 |
32-39 |
1485 |
1390 |
1328 |
32-48 |
| 公稱通徑 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| L |
90 |
90 |
100 |
115 |
130 |
140 |
150 |
250 |
270 |
| H |
63 |
70 |
83 |
105 |
115 |
137 |
164 |
206 |
230 |
| n-φd |
4-φ18 |
4-φ18 |
8-φ18 |
8-φ18 |
8-φ18 |
8-φ22 |
12-φ22 |
12-φ26 |
12-φ26 |
| H1 |
D971F46電動襯氟蝶閥根據所配執行機構而定 |
| A、A1 |
根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 |
| D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
| 公稱通徑 DN(mm) |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
| L |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
500 |
550 |
| H |
248 |
289 |
320 |
343 |
413 |
478 |
525 |
585 |
640 |
| n-φd |
16-φ26 |
16-φ30 |
20-φ30 |
20-φ33 |
20-φ36 |
24-φ36 |
24-φ39 |
28-φ39 |
28-φ42 |
| H1 |
D971F46電動襯氟蝶閥根據所配執行機構而定 |
| A、A1 |
根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 |
| D1 |
470 |
525 |
585 |
650 |
770 |
840 |
950 |
1050 |
1170 |
訂貨須知：
一、①D971F46-10/16C電動襯氟對夾蝶閥産品名稱與型号②D971F46-10/16C電動襯氟對夾蝶閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定D971F46-10/16C電動襯氟對夾蝶閥型号，請按D971F46-10/16C電動襯氟對夾蝶閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
