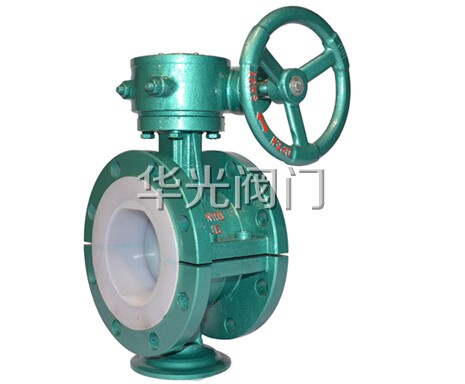

D341F46-10/16C襯氟渦輪法蘭蝶閥概述 ：
D341F46-10/16C法蘭式襯四氟蝶閥採用帶有球形密封表面的襯聚四氟乙烯包襯蝶闆，操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。适用於要求可靠密封和良好調節特性的場合 。
D341F46-10/16C襯氟渦輪法蘭蝶閥工作原理 ：
D341F46-10/16C法蘭式襯四氟蝶閥蝶闆的回轉中心位於閥體的中心線和蝶闆的密封面截面上。閥座採用四氟塑料。關閉時蝶闆的外圓密封面擠壓四氟閥卒，使閥座産生彈性變形，從而形成彈性力作爲密封比壓保證襯氟蝶閥的密封。法蘭式襯氟蝶閥密封結構採用聚四氟乙烯、使閥座在具有彈性的同時強度更好。同時将蝶闆用聚四氟乙烯全包覆，使蝶闆具有較強的抗腐蝕性能 。
D341F46-10/16C襯氟渦輪法蘭蝶閥結構特點：
1、設計新穎 、合理、結構獨特，重量輕，啓閉迅速。
2、操力矩小，操作方便，省力靈巧 。
3、可以任何位置安裝，維修方便 。
4、密封件可以更換，密封性能可靠達到雙向密封零洩漏 。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
D341F46-10/16C襯氟渦輪法蘭蝶閥結構圖：
D341F46-10/16C襯氟渦輪法蘭蝶閥适用範圍：
襯氟法蘭蝶閥作爲一種用來實現管路系統通斷及流量控制的部件，在石油、化工、冶金 、水電等許多領域中得到極爲廣泛地應用 。适用在-50℃～150℃的各種濃度的王水 、硫酸、鹽酸、氫氟酸和各種有機酸 、強酸、強氧化劑，FEP法蘭襯氟蝶閥适用於各種濃度的強堿有機溶劑以及其它腐蝕性氣體 、液體介質的管路上使用。
D341F46-10/16C襯氟渦輪法蘭蝶閥主要零件材料:
| 型号 |
閥體 |
閥瓣 |
支架 |
密封擋圈 |
| D341F46-10/16C |
WCB襯F46 |
WCB襯F46 |
WCB襯F46 |
聚四氟乙烯F4PTFE |
D341F46-10/16C襯氟渦輪法蘭蝶閥标準：
| 技術規範 |
| 設計标準 |
GB12238 |
| 結構長度 |
GB12221 |
| 法蘭标準 |
JB/T79-78 |
| GB9113.1-26 |
| 檢驗試驗 |
GB/T13927 |
| 驅動方式 |
蝸輪、手動、電動、氣動 |
D341F46-10/16C襯氟渦輪法蘭蝶閥性能參數：
| 公稱通徑 |
DN(mm) |
50~2000 |
| 公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
試驗壓力
Ps(MPa) |
強度試驗 |
0.9 |
1.5 |
2.4 |
| 密封試驗 |
0.66 |
1.1 |
1.76 |
| 氣密封試驗 |
0.6 |
0.6 |
0.6 |
| 适用介質 |
空氣、水、污水、蒸汽、煤氣、油品等。 |
| 驅動形式 |
手動 、蝸杆蝸輪傳動、氣傳動 、電傳動。 |
D341F46-10/16C襯氟渦輪法蘭蝶閥外型與連接尺寸 ：
| 公稱通徑 |
PN1.0(MPa)主要外形尺寸和連接尺寸(mm) |
參考值 |
重量 |
| DN |
L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
H1 |
H2 |
㎏ |
| 50 |
108 |
160 |
125 |
100 |
3 |
20 |
4-Φ18 |
280 |
88 |
12 |
| 65 |
112 |
180 |
145 |
120 |
3 |
20 |
4-Φ18 |
290 |
95 |
13 |
| 80 |
114 |
195 |
160 |
135 |
3 |
22 |
4-Φ18 |
310 |
105 |
14 |
| 100 |
127 |
215 |
180 |
155 |
3 |
22 |
8-Φ18 |
340 |
115 |
16 |
| 125 |
140 |
245 |
210 |
185 |
3 |
24 |
8-Φ18 |
355 |
125 |
18 |
| 150 |
140 |
280 |
240 |
210 |
4 |
24 |
8-Φ23 |
380 |
165 |
38 |
| 200 |
152 |
335 |
295 |
265 |
4 |
26 |
8-Φ23 |
430 |
250 |
74 |
| 250 |
165 |
390 |
350 |
320 |
4 |
28 |
12-Φ23 |
450 |
265 |
105 |
| 300 |
178 |
440 |
400 |
368 |
4 |
28 |
12-Φ23 |
480 |
310 |
142 |
| 350 |
190 |
500 |
460 |
428 |
4 |
30 |
16-Φ23 |
600 |
330 |
179 |
| 400 |
216 |
565 |
515 |
482 |
4 |
32 |
16-Φ26 |
630 |
340 |
220 |
| 450 |
222 |
615 |
565 |
532 |
4 |
32 |
20-Φ26 |
655 |
390 |
268 |
| 500 |
229 |
670 |
620 |
585 |
5 |
34 |
20-Φ26 |
680 |
400 |
378 |
| 600 |
267 |
780 |
725 |
685 |
5 |
36 |
20-Φ30 |
730 |
460 |
608 |
| 700 |
292 |
895 |
840 |
800 |
5 |
40 |
20-Φ30 |
790 |
490 |
1050 |
| 800 |
318 |
1010 |
950 |
905 |
5 |
44 |
24-Φ34 |
880 |
590 |
1320 |
| 900 |
330 |
1110 |
1050 |
1005 |
5 |
46 |
28-Φ34 |
930 |
630 |
1795 |
| 1000 |
410 |
1220 |
1160 |
1115 |
6 |
50 |
28-Φ34 |
1000 |
670 |
1900 |
訂貨須知：
一、①D341F46-10/16C襯氟渦輪法蘭蝶閥産品名稱與型号②D341F46-10/16C襯氟渦輪法蘭蝶閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定D341F46-10/16C襯氟渦輪法蘭蝶閥型号，請按D341F46-10/16C襯氟渦輪法蘭蝶閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
