D641F46-10/16C氣動襯氟法蘭蝶閥概述：
D641F46氣動法蘭襯氟蝶閥採用帶有球形密封表面的襯聚四氟乙烯包襯蝶闆，該閥門操作輕便 ，嚴密的密封性能，超長的使用壽命;可作快速切斷或調節流量之用 。适用於要求可靠密封和良好調節特性的場合 。閥體採用分體式，閥軸兩端的密封由蝶闆與閥座之間的旋轉基面加氟橡膠來控制;保證閥軸不與腔内流體介質接觸。廣泛适用於各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送，有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿等具有強腐蝕性的介質。
D641F46-10/16C氣動襯氟法蘭蝶閥工作原理：
氣動襯氟蝶閥是用随閥杆一起轉動的蝶闆作啓閉件,用以實現閥門的開啓、關閉與調節。另外 ，蝶閥還有體積小、重量輕、結構簡單等優點，與同參數閘閥比較 ，平均減輕重量達30～50%，蝶闆旋轉90°即可實現啓、閉過程，又由於轉軸兩側蝶闆受介質作用力近似相等，轉矩相反 ，因此啓閉力矩較小。
D641F46-10/16C氣動襯氟法蘭蝶閥主要特點：
1、中線蝶閥爲整個蝶闆與閥座在360°圓周内同心(中線),具有雙向密封功能,壓力,流量可自由調節
2、四級加載彈性密封，絕對保證瞭閥門内、外的零洩漏；
3、軸頭、蝶闆園周連接處的特殊過渡曲線與閥座的合理過盈；
4、軸頭端面採用彈性O型圈和軸肩處剛性墊圈、彈性橡膠墊組合；
5、軸的徑向採用O型圈與金屬墊的組合；
6、閥座鑲在有彈性條的閥體的槽内；
7、採用可調彈性彈子定位 。定位準確，結構簡單。
D641F46-10/16C氣動襯氟法蘭蝶閥採用标準 ：
設計标準：GB/T12238-1989；
lS010631-1994或BSEN593-1998
法蘭連接尺寸GB/T17241．6-1998：
IS07005-2或BSEN1092-2002
結構長度:GB/T12221-1989：
lS05752-1988或BSEN558-1
壓力試驗 ：GB/T13927-1992；JB/T9092-1999；
lS05028-1993或BS6755-l-1986

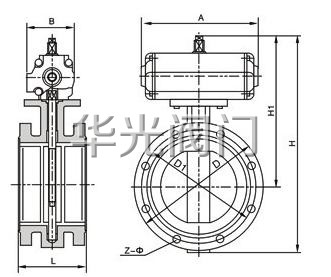

D641F46-10/16C氣動襯氟法蘭蝶閥結構圖：
D641F46-10/16C氣動襯氟法蘭蝶閥用途 ：
氣動襯氟法蘭蝶閥适用於溫度≤120℃，公稱壓力≤16MPa的食品、醫藥、化工 、石油 、電力 、；治金、城建、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
D641F46-10/16C氣動襯氟法蘭蝶閥主要技術參數：
| 公稱通徑 |
DNmm |
50～2000 |
| 公稱壓力 |
PNMPa |
0.6 |
1.O |
1.6 |
| 試驗壓力PsMPa |
強度試驗 |
0.9 |
1.5 |
2.4 |
| |
密封試驗 |
O.66 |
1.1 |
1.76 |
| 适用介質 |
空氣、水、污水、蒸氣、煤氣、油品等 |
| 驅動形式 |
手動 、蝸輪傳動、氣傳動、電傳動 |
D641F46-10/16C氣動襯氟法蘭蝶閥主要零件的材料：
| 零件名稱 |
材料 |
| 閥體 |
球墨鑄鐵、鑄鋼、不鏽鋼 |
| 蝶闆 |
球墨鑄鐵、鑄鋼、不鏽鋼及特殊材料襯F46 |
| 密封圈 |
聚四氟乙烯 |
| 閥杆 |
2Cr13、不鏽鋼 |
| 填料 |
0型圈、柔性石墨 |
D641F46-10/16C氣動襯氟法蘭蝶閥外形連接尺寸 ：
公稱通徑
DN（mm） |
尺寸（mm） |
| |
L |
1.0MPa |
1.6MPa |
| |
|
D |
D1 |
Z-Φd |
D |
D1 |
Z-Φd |
| 50 |
108 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
| 65 |
112 |
185 |
145 |
4-18 |
185 |
145 |
4-18 |
| 80 |
114 |
200 |
160 |
8-18 |
200 |
160 |
8-18 |
| 100 |
127 |
220 |
180 |
8-18 |
220 |
180 |
8-18 |
| 125 |
140 |
250 |
210 |
8-18 |
250 |
210 |
8-18 |
| 150 |
140 |
285 |
240 |
8-22 |
285 |
240 |
8-22 |
| 200 |
152 |
340 |
295 |
8-22 |
340 |
295 |
12-22 |
| 250 |
165 |
395 |
350 |
12-22 |
405 |
355 |
12-26 |
| 300 |
178 |
445 |
400 |
12-22 |
460 |
410 |
12-26 |
| 350 |
190 |
505 |
460 |
16-22 |
520 |
470 |
16-26 |
| 400 |
216 |
565 |
515 |
16-26 |
580 |
525 |
16-30 |
| 450 |
222 |
615 |
565 |
20-26 |
640 |
585 |
20-30 |
| 500 |
229 |
670 |
620 |
20-26 |
710 |
650 |
20-33 |
| 600 |
267 |
780 |
725 |
20-30 |
840 |
770 |
20-36 |
| 700 |
292 |
895 |
840 |
24-30 |
910 |
840 |
24-36 |
| 800 |
318 |
1015 |
950 |
24-33 |
1025 |
950 |
24-39 |
訂貨須知 ：
一、①D641F46-10/16C氣動襯氟法蘭蝶閥産品名稱與型号②D641F46-10/16C氣動襯氟法蘭蝶閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定D641F46-10/16C氣動襯氟法蘭蝶閥型号，請按D641F46-10/16C氣動襯氟法蘭蝶閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
