G41F46-10/16C襯氟隔膜閥概述：
G41F46襯氟隔膜閥是一種特殊形式的具有截斷功能的閥門，其啓閉件由鋼質瓣與軟質材料(橡膠和氟塑料複合)制的隔膜組成並将閥體内腔與閥蓋内腔隔開以達到截斷管内介質之目的。
G41F46-10/16C襯氟隔膜閥特點：
*突出特點是隔膜把下部閥體内腔與上部閥蓋内腔隔開，使位於隔膜上方的閥杆、閥瓣等零件不受介質腐蝕，省去瞭填料密封結構，且不會産生介質外漏。
1、採用橡膠或塑料等軟質密封制作的隔膜，密封性較好。由於隔膜爲易損件，應視介質特性而定期更換。
2、受隔膜材料限制，隔膜閥适用於低壓和溫度相對不高的場合。
3、隔膜閥按結構形式可分爲：屋式、直流式、截止式、直通式、閘闆式和直角式六種；連接形式通常爲法蘭連接；按驅動方式可分爲手動 、電動和氣動三種，其中氣動驅動又分爲常開式、常閉式和往複式三種。
4、一般不宜用於溫度高於60度及輸送有機溶劑和強氧化介質的管路中，也不宜在較高壓力的管路中使用隔膜閥是在1.3×10-5～2.5X106Pa的流體系統中用來開啓或隔斷氣流的閥門。

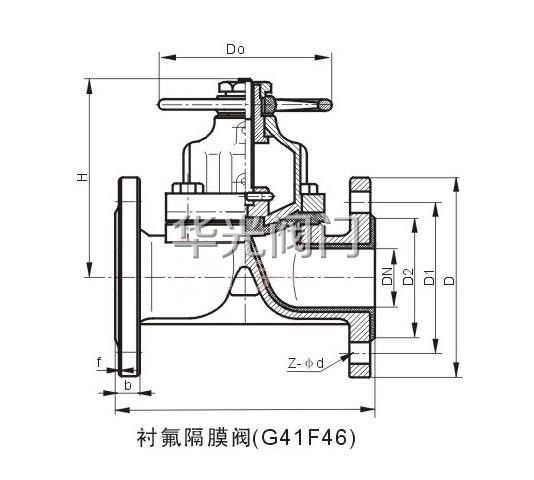

G41F46-10/16C襯氟隔膜閥結構圖：
G41F46-10/16C襯氟隔膜閥性能參數：
漏率：≤1.3×10-5Pa。L／S；
材料：QT450襯F46、WCB襯F46、304襯F46、316L襯F46；
工作介質：氣，水，油，酸堿；
襯氟隔膜閥基本型号：
| 手動 |
G41F3 |
直流式 |
G45F3 |
| G41F46 |
G45F46 |
| 氣動 |
Q641F3 |
電動 |
Q941F3 |
| Q641F46 |
Q941F46 |
技術規範：
| 設計标準 |
GB12239 |
| 結構長度 |
JB1688/GB12221 |
| 法蘭标準 |
JB/T79-94 |
| GB9113.1-26 |
| 檢驗試驗 |
GB/T13927 |
| 驅動方式 |
手動、電動、氣動 、
常閉型、常開型 |

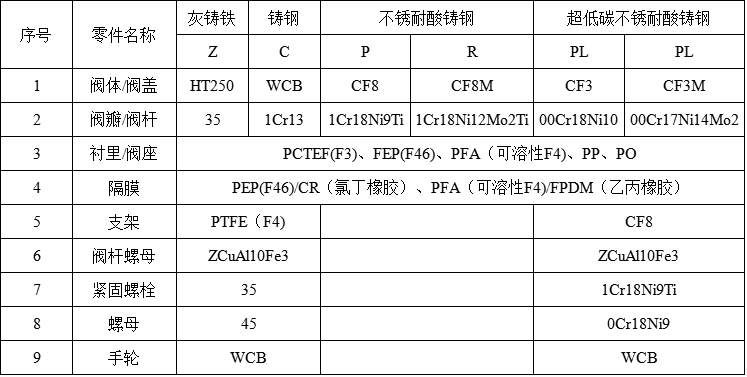

G41F46-10/16C襯氟隔膜閥主要零件的材料說明：
G41F46-10/16C襯氟隔膜閥主要外形尺寸：
訂貨須知：
一、①G41F46-10/16C襯氟隔膜閥産品名稱與型号②G41F46-10/16C襯氟隔膜閥口徑③是否帶附件以便我們的爲您正確選型。
二 、若已經由設計單位選定G41F46-10/16C襯氟隔膜閥型号，請按G41F46-10/16C襯氟隔膜閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
