J41F46-10/16C襯氟截止閥概述：
J41F46襯氟法蘭截止閥的啓閉件是塞形的閥瓣，密封面呈平面或錐面
，閥瓣沿流體的中心線作直線運動。閥杆的運動形式，有升降杆式(閥杆升降，手輪不升降)，也有升降旋轉杆式(手輪與閥杆一起旋轉升降，螺母設在閥體上)。截止閥隻适用於全開和全關，不允許作調節和節流。

J41F46-10/16C襯氟截止閥工作原理：
J41F46襯氟法蘭截止閥屬於強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不洩漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力
，是閥杆和填料的磨擦力與由介質的壓力所産生的推力，關閥門的力比開閥門的力大，所以閥杆的直徑要大，否則會發生閥杆頂彎的故障。近年來，從自密封的閥門出現後，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥杆的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律採用自上而下。
襯氟截止閥開啓時，閥瓣的開啓高度，爲公稱直徑的25%～30%時，流量已達到*大，表示閥門已達全開位置
。所以截止閥的全開位置，應由閥瓣的行程來決定。

J41F46-10/16C襯氟截止閥結構特點
：
1、與閘閥相比，截止閥的結構較簡單，制造與維修都較方便。
2、密封面不易磨損、擦傷，密封性較好、壽命長。
3、啓閉時閥瓣行程較小，啓閉時間較短、閥門高度較小。
4、閥瓣與閥杆設計爲一體結構，結構緊湊，使用安全。
5、截止閥有三種結構形式：直通式、直流式、角式，其中直通式*爲常用，角式可以安裝在管路系統的拐角處，直流式流阻是截止閥中*小的。
6、可根據用戶需求配置氣動、電動裝置，滿足遙控和程控的需要。
7、更換零件襯裏材料可适用各種介質。

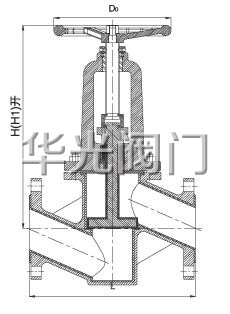

J41F46-10/16C襯氟截止閥結構圖：


J41F46-10/16C襯氟截止閥用途：
本閥專用於控制一般腐蝕性介質，閥體内腔表面覆有可供選擇的各種橡膠，适用於不同工作溫度和流體管中，具有強度高、耐腐蝕性好的特點。
适用溫度
：≤85℃、≤100℃、≤120℃（按照襯裏材料）
壓力等級：PN（MPa）1.01.6

J41F46-10/16C襯氟截止閥技術參數及執行标準：

	直通式	直流式	角式
公稱通徑(mm)	DN15~250
公稱壓力(Mpa)	PN1.0、PN1.6、PN2.5
閥門材料	鑄鐵、碳鋼、不鏽鋼
襯裏材料	PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE
适用介質	詳見防腐襯裏材料
工作溫度(℃)
設計制造	GB/T12233-1989、GB/T12235-1989、Q/ZXD01-1999、ANSI16.34
結構長度	GB/T12221-1989
連接法蘭	JB/T82.1-94、GB/T9113.1-2000
壓力試驗	GB/T13927-1992
傳動方式	手動、齒輪傳動、氣動、電動

J41F46-10/16C襯氟截止閥材料：

閥體	鑄鐵、球墨鑄鐵、碳鋼、不鏽鋼
蝶闆	鑄鐵、球墨鑄鐵、碳鋼、不鏽鋼、碳鋼完全包覆橡膠或氟塑料
閥杆	碳鋼鍍鎳磷、不鏽鋼
閥座密封圈	天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
手輪	鑄鐵、碳鋼

J41F46-10/16C襯氟截止閥測試：
襯裏層：電火花檢測
試驗與檢驗按GB/T13927标準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1

J41F46-10/16C襯氟截止閥主要尺寸參數：

公稱通徑DN	公稱壓力MPa	工作壓力MPa	L mm	D mm	D1 mm	n-Φd mm	H1 mm	H2 mm	Do mm	質量
15	1.6 1.0	1.6 1.0	130	95	65	4-14	213	232	100	4
20			150	105	75	4-14	224	246	100	6
25			160	115	85	4-14	240	272	120	8
32			180	140	100	4-18	262	285	120	10.5
40			200	150	110	4-18	283	310	140	16.5
50			2360	165	125	4-18	311	345	140	18.
65			290	185	1451	4-18	366	410	160	26
80			310	200	60	6/2-18	388	430	200	36.5
100			350	220	180	6/2-18	463	535	280	58
125			400	250	210	6/2-18	495	575	380	64
150			480	285	240	6/2-22	560	60	320	85
200			495	340	295	6/2-22	615	715	360	155
250			622	405	355	10/2-22	790	935	500	243
300			698	460	410	10/2-22	908	1100	500	295


訂貨須知：
一、①J41F46-10/16C襯氟截止閥産品名稱與型号②J41F46-10/16C襯氟截止閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定J41F46-10/16C襯氟截止閥型号，請按J41F46-10/16C襯氟截止閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
