Q641F46-10/16C氣動襯氟球閥概述 ：

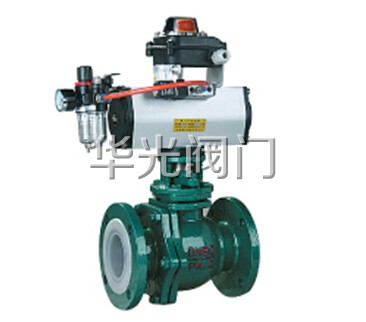

Q641F46氣動襯氟球閥是採用氣動執行器與襯氟球閥組成，閥門是採用氟塑料作爲内襯，並配之以新型的帶杆球體結構，再加上其獨特的彈性唇式密封座結構 ，使其具有普通球閥的各項優點 ，能在大壓差和較大的溫差變化範圍内具有高密封性能和低操作扭矩 。可作開關或調節之用 ，本産品适用於各種工業管道中液體和氣體的輸送（包括蒸氣），在各種酸、堿 、鹽類等強腐蝕性介質中均能很好地工作。全通徑閥門提供*大的流量，並可用於掃線清洗或隔離輸送的管道。
産品廣泛适用於各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，特别是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質 。
Q641F46-10/16C氣動襯氟球閥技術參數：
設計标準：GB12237-89SNV企标
結構長度：GB12221-89JB1686
法蘭标準 ：JB/T79GB9113HG20592ANSIB16.5
公稱壓力：1.0、1.6、2.5MPa150Lb
檢驗試驗：JB/T9092-99，電火花檢測
驅動方式：手動 、蝸輪、氣動、電動。
Q641F46-10/16C氣動襯氟球閥結構圖：
Q641F46-10/16C氣動襯氟球閥主要零件材料：
| 閥體 |
鑄鐵、鑄鋼、不鏽鋼 |
| 閥芯 |
不鏽鋼+聚四氟依稀(F46) |
| 閥座 |
聚四氟依稀(F46) |
| 閥杆 |
2Cr13 |
| 填料 |
柔性石墨 、聚四氟依稀 |
| 支架 |
鑄鐵、鑄鋼、不鏽鋼 |
| 聯軸器 |
25、35、45 |
Q641F46-10/16C氣動襯氟球閥性能指标：
| 公稱通徑DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
| 允許壓差(MPa) |
≤ 公稱壓力 |
| 動作範圍 |
0～90° |
| 洩露量Q |
軟密封VI級 |
| 基本誤差 |
帶定位器：小於全行程的±2% |
| 回差 |
帶定位器：小於全行程的2% |
Q641F46-10/16C氣動襯氟球閥主要性能規範：
| 試驗壓力(MPa) |
公稱壓力(MPa) |
壓力級(class) |
JIS(K) |
| 1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
| 強度試驗 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.0 |
7.5 |
16.5 |
2.4 |
3.8 |
| 密封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
12.1 |
1.5 |
2.8 |
| 氣密試驗 |
0.4～0.7MPa |
Q641F46-10/16C氣動襯氟球閥主要外形尺寸與連接尺寸(mm)：
| 公稱通徑DN(mm) |
尺寸(mm) |
執行器型号 |
| L |
D |
D1 |
D2 |
b |
f |
n-Φd |
| 15 |
108 |
95 |
65 |
45 |
14 |
2 |
4-14 |
GT52/GT63K |
| 20 |
117 |
105 |
75 |
55 |
14 |
4-14 |
GT63/GT63K |
| 25 |
127 |
115 |
85 |
65 |
14 |
4-14 |
GT63/GT83K |
| 32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
GT83/GT83K |
| 40 |
165 |
145 |
110 |
85 |
16 |
3 |
4-18 |
GT83/GT110K |
| 50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
GT83/GT110K |
| 65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
GT110/GT127K |
| 80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
GT127/GT127K |
| 100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
GT127/GT160K |
| 125 |
256 |
245 |
210 |
185 |
22 |
8-18 |
GT160/GT190K |
| 150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
GT190/GT210K |
| 200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
GT254/BAW20S |
| 250 |
533 |
405 |
335 |
320 |
30 |
12-25 |
BAW17/BAW20S |
訂貨須知：
一、①Q641F46-10/16C氣動襯氟球閥産品名稱與型号②Q641F46-10/16C氣動襯氟球閥口徑③是否帶附件以便我們的爲您正確選型。
二 、若已經由設計單位選定Q641F46-10/16C氣動襯氟球閥型号，請按Q641F46-10/16C氣動襯氟球閥型号直接向我們華光閥門銷售部訂購 。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
