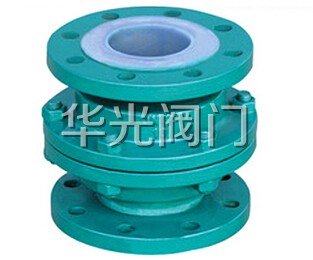

H40F46-10/16C襯氟止回閥

産品型号:
所屬類别:
襯氟止回閥

廠家直銷,價格優惠,歡迎緻電咨詢!

銷售熱線:13950155029(微信同号)

我公司專業生産提供産品有軟密封閘閥、蝶閥、水利控制閥、雙偏心半球閥、過濾器、止回閥系列,襯氟球閥、襯氟蝶閥、襯氟截止閥系列,黃銅閥門系列,消防閥門系列産品!


H40F46-10/16C襯氟止回閥概述 :
H40F46襯氟止回閥是立式止回閥,适應於立式管道的安裝,适用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸 、氫氟酸和各種有機酸、強酸、強氧化劑,FEP立式襯氟止回閥還适用於各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

H40F46-10/16C襯氟止回閥工作原理:
H40F46襯氟止回閥主要型号有全襯裏H40F46型,H42F46和H72F46立式襯氟止回閥,其中H40F46是一種新型結構,閥瓣爲半球型,它們共同特點是襯氟閥瓣沿閥體通路軸線做升降運動。立式襯氟止回閥是一種依靠介質本身的流動而自動啓閉閥瓣用來阻止介質逆向流動的自動閥門 。

H40F46-10/16C襯氟止回閥特點 :
1、立式襯氟止回閥無需外加任何能源裝置,減少運行成本。
2、适用於一般工況及磨損或腐蝕介質的特種工況。
3、獨特的設計特點允許固體顆粒物須暢地通過閥門,甚至可以利用身的柔性将固體顆粒包裹住以保證密封 。
4、防倒灌倒流效果好,利用橡膠本身的彈性及反向背壓的作用。
5、密封可靠,特别是新型彎曲形閥嘴,進一步增加密封性,減少滲漏量或無滲漏。
6、工作時通過内外壓力差來自然地實現開啓與閉合,是強腐蝕性介質及電站脫硫。

H40F46-10/16C襯氟止回閥用途:
H40F系列FEP(F46)、PCTFE(F3)立式襯氟止回閥是升降式立式止回閥,适應於立式管道的安裝,适用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑,FEP立式襯氟止回閥還适用於各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

H40F46-10/16C襯氟止回閥主要零件材料及标準:
零件名稱 材料 技術規範
上下閥體 鑄鐵、鑄鋼、不鏽鋼、内襯F46、F3 設計标準 GB12224
閥瓣 鑄鋼 、不鏽鋼、襯F46、F3 結構長度 GB12221
墊圈 F4 法蘭标準 JB/T79-78

H40F46-10/16C襯氟止回閥結構圖:


H40F46-10/16C襯氟止回閥外型與連接尺寸:
公稱通徑 PN0.6(MPa)主要外形尺寸和連接尺寸 參考值 重量
DN L D D1 D2 f b Z-Φd Do H
25 152 100 75 60 3 14 4-Φ12 130 76 6
32 152 120 90 70 3 16 4-Φ14 140 76 8
40 178 130 100 80 3 16 4-Φ14 160 89 10
50 178 140 110 90 3 16 4-Φ14 170 89 14
65 190 160 130 110 3.5 18 4-Φ14 200 95 18
80 203 185 150 125 3.5 18 4-Φ18 220 101 21
100 267 205 170 145 4 20 4-Φ18 240 133 40
125 305 235 200 175 4 20 8-Φ18 280 152 70
150 394 260 225 200 4 20 8-Φ18 315 197 90
公稱通徑 PN1.0(MPa)主要外形尺寸和連接尺寸 參考值 重量
DN L D D1 D2 f b Z-Φd Do H
25 152 115 85 65 3 16 4-Φ14 130 76 7
32 152 135 100 70 3 18 4-Φ18 140 76 9
40 178 145 110 85 3 18 4-Φ18 160 89 12
50 178 160 125 100 3 18 4-Φ18 170 89 15
65 190 180 145 120 3.5 20 4-Φ18 200 95 20
80 203 195 160 135 3.5 20 4-Φ18 220 101 24
100 267 215 180 155 4 22 8-Φ18 240 133 44
125 305 245 210 185 4 24 8-Φ18 280 152 75
150 394 280 240 210 4 24 8-Φ23 315 197 95

【附】三種止回閥工作原理
1旋啓式止回:它的閥瓣都是圍繞閥座外的軸旋轉啓 、閉,防止介質倒流。軸與閥瓣設計爲一體,全部襯氟的軸鑲嵌在閥體與閥蓋之間形成的特殊凹槽内,啓閉靈活,密封可靠。
2.浮球式止回:是一種新型結構,閥瓣爲球型,特點是襯氟浮球沿閥體通路軸線做升降運動,液體隻能讓垂直向上流動,一旦液體停直向上流動時,浮球靠本身的重量自動掉落至原位,與閥體内部的密封圈相結合,緻使閥門自動關閉。
3.升降式止回:結構特點是襯氟閥瓣垂直於閥體進、出口軸線作升降運動,其優點是止回的密封性能非常好。


訂貨須知:
一、①H40F46-10/16C襯氟止回閥産品名稱與型号②H40F46-10/16C襯氟止回閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定H40F46-10/16C襯氟止回閥型号,請按H40F46-10/16C襯氟止回閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數,由我們華光閥門專家爲您審核把關。


免責聲明: 基本産品尺寸在美制單位和度量近似的,隻供參考。精確的測量,請聯系技術服務。
