D971X-10/16電動對夾蝶閥介紹：
電動對夾式軟密封蝶閥D971X由橡膠密封蝶閥和球墨閥闆、不鏽鋼閥杆構成。适用於溫度≤150℃，弱腐蝕或潔淨度有一定要求工況，高溫高壓工況可選用三偏心硬密封閥體。

D971X-10/16電動對夾蝶閥适用範圍：
電動軟密封對夾蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，它可廣泛應用於食品，環保，輕工，石油
，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中,給排水、氣體管道上作調節流量和截流介質的作用。

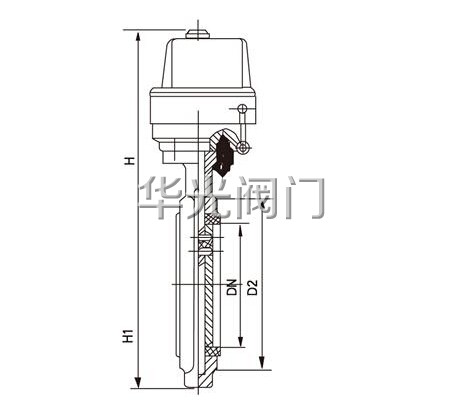

D971X-10/16電動對夾蝶閥結構圖
：


D971X-10/16電動對夾蝶閥主要零件材料：

型号	閥體	蝶闆	閥杆	閥座密封圈
D971X	QT450	QT450,304	2Cr13	丁腈橡膠

D971X-10/16電動對夾蝶閥主要性能參數：

型号	公稱壓力 ﹝MPa﹞	試驗壓力﹝MPa﹞		适用溫度	适用介質
		殼體	密封
D971X	1.0	1.5	1.1	≤80℃	水、油品、 污水、海水
	1.6	2.4	1.76

D971X-10/16電動對夾蝶閥結構特點：
1、本閥採用對夾結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不鏽鋼和丁腈耐油橡膠配對，使用壽命長
。
3、橡膠密封圈即可位於閥體上，也可以位於蝶闆上，可适用不同特點的介質，供用戶選擇。
4、蝶闆採用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止鏽蝕且隻要更換密封閥座密封材料，就可使用於不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。

D971X-10/16電動對夾蝶閥執行機構CH系列特點：
1.功能強勁:智能型、調節型、開關式。
2.體積小巧：體積僅相當於同類産品的35%左右。
3.使用方便：採用單相電源，接線簡單；採用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防鏽、任意角度安裝。
4.保護裝置有雙重限位、過熱保護、過載保護
。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
5.智能數控：内置模塊採用**計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的标準信号（4-20mADC/1-5VDC）實現閥門開度的智能控制和精確定位。也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。

D971X-10/16電動對夾蝶閥執行标準：

制造标準	GB/T122387-89
法蘭标準	GB9113-2000、GB17241.6-1998
結構長度标準	GB12221-89
檢驗标準	GB/T13927-92

D971X-10/16電動對夾蝶閥主要外形連接尺寸：

DN	主要外形尺寸					主要連接尺寸
						0.6MPa		1.0MPa		1.6MPa
	L	H	HO	A	B	DO	n-фd	DO	n-фd	DO	n-фd
50	43	63	438	125	125	110	4-14	125	4-18	125	4-18
65	46	70	453	125	125	130	4-14	145	4-18	145	4-18
80	46	83	478	125	125	150	4-18	160	8-18	160	8-18
100	52	105	519	125	125	170	4-18	180	8-18	180	8-18
125	56	115	713	325	245	200	8-18	210	8-18	210	8-18
150	56	137	749	325	245	225	8-18	240	8-22	240	8-22
200	60	164	843	325	245	280	8-18	295	8-22	295	12-22
250	68	206	947	363	313	335	12-18	350	12-22	355	12-26
300	78	230	1013	363	313	395	12-22	400	12-22	410	12-26
350	78	248	1046	363	313	445	12-22	460	16-22	470	16-22
400	102	289	1135	363	313	495	16-22	515	16-26	525	16-30
450	114	320	1328	465	439	550	16-22	565	20-26	585	20-30
500	127	343	1226	546	481	600	20-22	620	20-26	650	20-33
600	154	413	1394	546	556	705	20-26	725	20-30	770	20-36
700	165	478	1534	546	556	810	24-26	840	24-30	840	24-36
800	190	525	1159	546	556	920	24-30	950	24-33	950	24-39

訂貨須知：
一、①D971X-10/16電動對夾蝶閥産品名稱與型号②D971X-10/16電動對夾蝶閥
口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定D971X-10/16電動對夾蝶閥型号，請按D971X-10/16電動對夾蝶閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
