D71X-10/16對夾式手柄蝶閥産品概述:
D71X-10/16對夾式手柄蝶閥採用瞭多種零件材質配對，可适用於淡水、污水、海水、蒸汽、天然氣、食品、醫藥、油品及各種酸堿介質的管道，适用溫度-10℃ +150℃,連接标準符合GB2555-81标準。華光閥門生産的D71X-10/16對夾式手柄蝶閥的主要部件材質選用：閥體材質：鑄鐵、球鐵、不鏽鋼、銅合金
、鋁合金；蝶闆材質：球鐵、不鏽鋼、耐蝕鋼、钛鋼、銅合金；閥座：丁晴、乙丙、氯丁、海泊倫、聚四氟乙烯、天然橡膠等。

D71X-10/16對夾式手柄蝶閥特點:
1、本閥具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用丁腈耐油橡膠，使用壽命長。
3、橡膠密封圈即可位於閥體上，也可以位於蝶闆上，可适用不同特點的介質，供用戶選擇。
4、蝶闆採用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止鏽蝕且隻要更換密封閥座密封材料，就可使用於不同介質。
6、本閥具有雙向密封功能
，安裝時不受介質流向的控制，也不受空間位置的影響
，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。

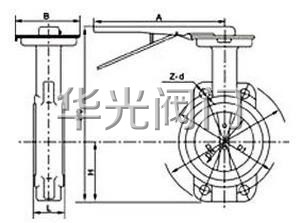

D71X-10/16對夾式手柄蝶閥結構圖：


D71X-10/16對夾式手柄蝶閥主要技術參數: D71X-10/16對夾式手柄蝶閥主要零部件材料:

零件名稱	材料
閥體	WCB、QT450-10、HT200、HT250
蝶闆	WCB、QT450-10、HT200、HT250
閥軸	2Cr13
密封圈	丁腈耐油橡膠
填料	柔性石墨

D71X-10/16對夾式手柄蝶閥适用範圍:
城建、化工、冶金、石油、制藥、食品、飲料、環保。我公司研制的軟密封中線對夾式蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用於水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作爲調節和截止使用。

D71X-10/16對夾式手柄蝶閥執行标準:

制造标準	GB/T 122387-89
法蘭标準	GB9113-2000、GB17241.6-1998
結構長度标準	GB12221-89
檢驗标準	GB/T 13927-92

D71X-10/16對夾式手柄蝶閥主要外形連接尺寸:單位：mm

DN	L	H	HO	A	B	0.6MPa		1.0MPa		1.6MPa
						DO	n-d	DO	n-d	DO	n-d
50	43	63	235	270	110	110	4-14	125	4-18	125	4-18
65	46	70	250	270	110	130	4-14	145	4-18	145	4-18
80	46	83	275	270	110	150	4-18	160	8-18	160	8-18
100	52	105	316	270	110	170	4-18	180	8-18	180	8-18
125	56	115	340	310	110	200	8-18	210	8-18	210	8-18
150	56	137	376	310	110	225	8-18	240	8-22	240	8-22
200	60	164	430	353	150	280	8-18	295	8-22	295	8-22
250	68	206	499	353	150	335	12-18	350	12-22	355	12-26
300	78	230	570	380	150	395	12-22	400	12-22	410	12-26


訂貨須知：
一、①D71X-10/16對夾式手柄蝶閥産品名稱與型号②D71X-10/16對夾式手柄蝶閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定D71X-10/16對夾式手柄蝶閥型号，請按D71X-10/16對夾式手柄蝶閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
