D371X-10/16美标對夾式渦輪蝶閥用途：
D371X美标對夾式渦輪蝶閥适用於溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
D371X-10/16美标對夾式渦輪蝶閥特點：
1、本閥具有越關越緊的密封功能，密封性能可靠 。
2、密封副材料選用不鏽鋼和丁腈耐油橡膠配對，使用壽命長 。
3、橡膠密封圈即可位於閥體上，也可以位於蝶闆上 ，可适用不同特點的介質，供用戶選擇 。
4、蝶闆採用框架結構，強度高，過流面積大，流阻小 。
5、整體烤漆、能有效地防止鏽蝕且隻要更換密封閥座密封材料，就可使用於不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便 。
D371X-10/16美标對夾式渦輪蝶閥採用标準 ：
設計标準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

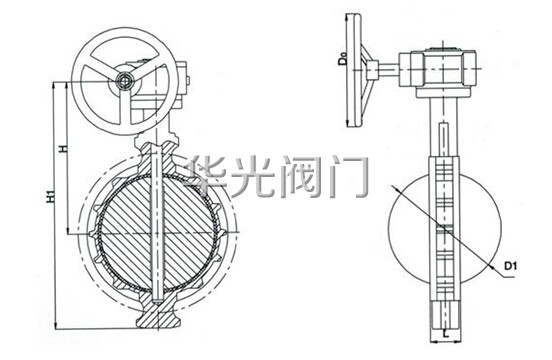

D371X-10/16美标對夾式渦輪蝶閥結構圖：
D371X-10/16美标對夾式渦輪蝶閥零件材料：
| 零件名稱 |
材料 |
| 閥體 |
球墨鑄鐵、鑄鋼 、合金鋼、不鏽鋼 |
| 蝶闆 |
鑄鋼 、不鏽鋼及特殊材料 |
| 密封圈 |
各種橡膠、聚四氟 |
| 閥杆 |
2Cr13、不鏽鋼 |
| 填料 |
O型圈、柔性石墨O |
D371X-10/16美标對夾式渦輪蝶閥性能參數：
| 公稱通徑 |
DN（mm） |
50～2000 |
| 公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
| 試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
| 密封試驗 |
0.66 |
1.1 |
1.76 |
| 氣密封試驗 |
0.6 |
0.6 |
0.6 |
| 适用介質 |
空氣 、水、污水、蒸氣、煤氣、油品等 。 |
| 驅動形式 |
手動、蝸杆蝸輪傳動、氣傳動、電傳動。 |
D371X-10/16美标對夾式渦輪蝶閥外形尺寸：
| DN |
主要外形尺寸 |
主要連接尺寸 |
| 0.6MPa |
1.0MPa |
1.6MPa |
| L |
H |
HO |
A |
B |
DO |
n-d |
DO |
n-d |
DO |
n-d |
| 50 |
43 |
63 |
306 |
180 |
200 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
| 65 |
46 |
70 |
321 |
180 |
200 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
| 80 |
46 |
83 |
346 |
180 |
200 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
| 100 |
52 |
105 |
387 |
180 |
200 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
| 125 |
56 |
115 |
411 |
180 |
200 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
| 150 |
56 |
137 |
447 |
270 |
280 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
| 200 |
60 |
164 |
572 |
270 |
280 |
280 |
8-18 |
295 |
8-22 |
295 |
12-22 |
| 250 |
68 |
206 |
646 |
270 |
280 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
| 300 |
78 |
230 |
738 |
380 |
420 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
| 350 |
78 |
248 |
761 |
380 |
420 |
445 |
12-22 |
460 |
16-22 |
470 |
16-26 |
| 400 |
102 |
289 |
877 |
450 |
470 |
495 |
16-22 |
515 |
16-26 |
525 |
16-30 |
| 450 |
114 |
320 |
938 |
480 |
490 |
550 |
16-22 |
565 |
20-26 |
585 |
20-30 |
| 500 |
127 |
343 |
993 |
480 |
490 |
600 |
20-22 |
620 |
20-26 |
650 |
20-33 |
| 600 |
154 |
413 |
1131 |
480 |
490 |
705 |
20-26 |
725 |
20-30 |
770 |
20-36 |
| 700 |
165 |
478 |
1476 |
640 |
660 |
810 |
24-26 |
840 |
24-30 |
840 |
24-36 |
| 800 |
190 |
525 |
1533 |
640 |
660 |
920 |
24-30 |
950 |
24-33 |
950 |
24-39 |
| 900 |
203 |
585 |
1655 |
750 |
860 |
1020 |
24-30 |
1050 |
28-33 |
1050 |
28-39 |
| 1000 |
216 |
640 |
1765 |
850 |
900 |
1120 |
28-30 |
1160 |
28-36 |
1170 |
28-42 |
| 1200 |
254 |
755 |
1995 |
850 |
900 |
1340 |
32-33 |
1380 |
32-39 |
1390 |
32-48 |
D371X-10/16美标對夾式渦輪蝶閥密封材料選用和适用溫度：
| 材料品種 |
氯丁橡膠 |
丁晴橡膠 |
乙丙橡膠 |
聚四氟乙烯 |
矽橡膠 |
氟橡膠 |
天然橡膠 |
尼龍 |
| 英語簡稱 |
CR |
NBR |
EPDM |
PTFE |
SI |
VITON |
NR |
PA |
| 型号代号 |
X或J |
XA或JA |
XB或JB |
F或XC、JC |
XD或JD |
XE或JE |
X1 |
N |
| 耐*高溫度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
85℃ |
93℃ |
| 耐*低溫度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
-20℃ |
-73℃ |
| 适用工作溫度 |
0~+80℃ |
-20~+82℃ |
-40~+125℃ |
-30~+150℃ |
-70~+150℃ |
-23~+150℃ |
-20~+85℃ |
-30~+93℃ |
訂貨須知：
一 、①D371X-10/16美标對夾式渦輪蝶閥産品名稱與型号②D371X-10/16美标對夾式渦輪蝶閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定D371X-10/16美标對夾式渦輪蝶閥型号，請按D371X-10/16美标對夾式渦輪蝶閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
