D71X-10/16P不鏽鋼對夾式手柄蝶閥産品概述：
不鏽鋼手柄對夾式蝶閥由橡膠密封蝶閥和碳鋼或不鏽鋼閥闆、閥杆構成
。适用於溫度≤80～120℃如食品、醫藥、化工
、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

D71X-10/16P不鏽鋼對夾式手柄蝶閥特點：
1、小型輕便
，容易拆裝及維修，並可有任意位置安裝。
2、結構簡單，緊湊，90°回轉啓閉迅速。
3、操作扭矩小，省力輕巧。
4、流量特性趨於直線，調節性能好。
5、啓閉試驗次數多達數萬次，壽命長。
6、達到完全密封，氣體試驗洩漏爲零。
7、選擇不同零部件材質，可适用多種介質。

D71X-10/16P不鏽鋼對夾式手柄蝶閥産品性能指标：
公稱通徑：DN40-1200
公稱壓力:PN0.6-1.6
适用介質:酸堿、食品、藥品、污水、淡水、油品等.
适用溫度:-23℃～+150℃(根據閥座材質而定)
閥體标準:國标
、美标、日标
閥體材質:不鏽鋼304、316。
閥座材質:天然膠X1、海帕倫X2、乙丙橡膠X3、氯丁橡膠X4、丁腈橡膠X5、耐磨橡膠X6、氟橡膠X7、耐熱乙丙橡膠X9。
閥闆材質:球墨鑄鐵、不鏽鋼、鋁青銅、碳鋼、氟橡膠。
驅動方式: 手動、蝸輪傳動、氣動、電動、液動。

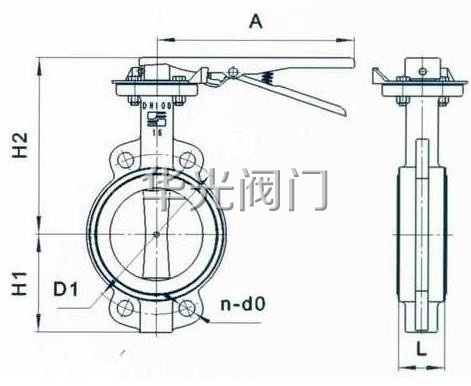

D71X-10/16P不鏽鋼對夾式手柄蝶閥結構圖：


D71X-10/16P不鏽鋼對夾式手柄蝶閥零部件材質：

閥體		閥闆		轉軸	襯套	閥座
材料名稱	代号	材料名稱	代号	材料名稱	材料名稱	材料名稱	代号	适用溫度(℃)
灰鑄鐵	Z	電鍍球黑鑄鐵	B1	不鏽鋼	潤滑青銅	天然膠	X1	-20～+85
球墨鑄鐵	Q	鋁青銅	B2	碳鋼	聚四氟乙烯	海帕倫	X2	-18～+135 短時 -18～+149
鋁青銅	T	ZG1Cr18Ni9Ti 不鏽鋼	B3			乙丙橡膠	X3	-45～+135 短時 -50～+150
ZG1Cr13Ni9Ti 不鏽鋼	P	钛鋼	B4			氯丁橡膠	X4	-7～+93 短時 -7～+107
CF8M不鏽鋼	R	CF8M不鏽鋼	B5			丁腈橡膠	X5	-12～82 短時 -12～+93
碳鋼	C	碳鋼	B6			耐磨橡膠	X6	-10～+50
		CF8M不鏽鋼	B7			氟橡膠	X7	-23～+150
						耐熱乙丙橡膠	X9	-20～+150


D71X-10/16P不鏽鋼對夾式手柄蝶閥連接尺寸
： 單位：mm

DN	L	H	HO	A	B	0.6MPa		1.0MPa		1.6MPa
						DO	n-d	DO	n-d	DO	n-d
50	43	63	235	270	110	110	4-14	125	4-18	125	4-18
65	46	70	250	270	110	130	4-14	145	4-18	145	4-18
80	46	83	275	270	110	150	4-18	160	8-18	160	8-18
100	52	105	316	270	110	170	4-18	180	8-18	180	8-18
125	56	115	340	310	110	200	8-18	210	8-18	210	8-18
150	56	137	376	310	110	225	8-18	240	8-22	240	8-22
200	60	164	430	353	150	280	8-18	295	8-22	295	8-22


訂貨須知：
一、①D71X-10/16P不鏽鋼對夾式手柄蝶閥産品名稱與型号②D71X-10/16P不鏽鋼對夾式手柄蝶閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定D71X-10/16P不鏽鋼對夾式手柄蝶閥型号，請按D71X-10/16P不鏽鋼對夾式手柄蝶閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
