D371F4-10襯四氟渦輪蝶閥概述：
D371F4-10蝸輪蝶閥採用帶有球形密封表面的襯氟塑料包襯蝶闆，配以閥座基部的矽橡膠襯墊調節閥門的密封性能;該閥門操作輕便，嚴密的密封性能，超長的使用壽命;可作快速切斷或調節流量之用。适用於要求可靠密封和良好調節特性的場合。

D371F4-10襯四氟渦輪蝶閥用途：
産品廣泛适用於各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送，特别是具有嚴懲腐蝕性介質的使用場合如硫酸、氫氟酸、磷、酸、氯氣、強堿，王水等具有強腐蝕的介質。

D371F4-10襯四氟渦輪蝶閥特點
閥體採用分體式，閥軸現端的密封由蝶闆與閥座之間的旋轉基面加氟橡膠來控制，從而達到産品結構緊湊、外形美觀、工藝合理、性能可靠。保證閥軸不與腔内流體介質接觸，更換閥軸時非常方便，閥門不需要拆離離管道即可完成
。

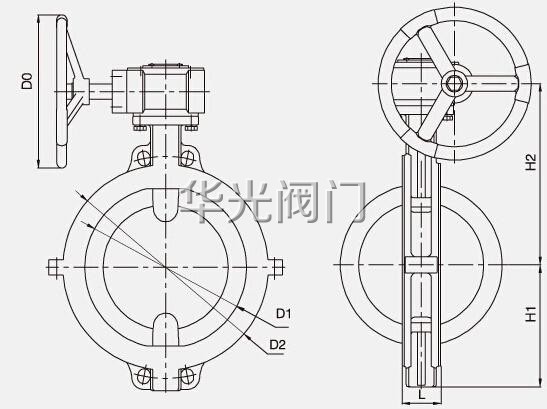

D371F4-10襯四氟渦輪蝶閥結構圖：


D371F4-10襯四氟渦輪蝶閥零件材料：

序号	零件名稱	灰鑄鐵	鑄鋼	不鏽鋼		超低碳不鏽鋼
		Z	C	P	R	PL	RL
1	上、下閥體、閥蓋	HT250	WCB	Cf8	CF8M	CF3	CF3M
2	蝶闆	WCB	35（鍛）	Cf8	CF8M	CF3	CF3M
3	蝶闆軸	1Cr13	2Cr13	1Cr18Ni19	1Cr18Ni12Mo2Ti	00CR18N10	00Cr17Ni14Mo2
4	襯裏層/閥座	PTFE（F4）PCTFE（F3）FEP（F46）PFA（可溶F4）
5	O型圈	FPM（氟橡膠）			FPM（氟橡膠）
6	張性條（墊）	SI（矽橡膠）			SI（矽橡膠）
7	調節定位座	0Cr18NI9	0Cr18NI9	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00CR18N10	00Cr17Ni14Mo2
8	螺栓	35	35	1Cr18Ni19	1Cr17Ni2	1CR18NI9TI	1Cr18Ni9Ti
9	螺母	45	45	0Cr18NI19	0Cr18NI9	0Cr18NI19	0Cr18NI9
10	手柄	ZL01（鑄造鋁合金）

D371F4-10襯四氟渦輪蝶閥性能參數：

型号	公稱壓力PN(MPa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	工作溫度(℃)	适用介質
D71F4-10	1.0	1.5	1.1	-20～180	硫酸、氫氟酸、磷酸、硝酸鹽酸、各種有機酸、有機溶劑、強氧化劑以及其它各種強腐蝕質
D71F4-16	1.6	2.4	1.76	-20～180
D371F4-10	1.0	1.5	1.1	-20～150
D371F4-16	1.6	2.4	1.76	-20～150

D371F4-10蝸輪蝶閥外形尺寸：

公稱通徑DN(mm)	尺寸(mm)
	L	H1	H2	D1	D2	D0
50	43	75	150	49	98	140
65	46	83	155	62	115	140
80	46	90	175	77	133	160
100	52	100	180	97	148	200
125	56	105	201	122	185	200
150	56	133	225	147	215	240
200	60	165	260	197	265	280
250	68	196	296	247	320	280
300	78	225	330	295	370	320
350	78	264	360	340	430	320
400	102	285	410	390	485	320
450	114	310	455	440	540	320
500	127	350	495	490	590	320
600	154	410	550	590	690	400
700	165	495	650	685	800	400
800	190	550	720	785	900	400

訂貨須知：
一、①D371F4-10襯四氟渦輪蝶閥産品名稱與型号②D371F4-10襯四氟渦輪蝶閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定D371F4-10襯四氟渦輪蝶閥型号，請按D371F4-10襯四氟渦輪蝶閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
