D371F-10P不鏽鋼氟塑料密封渦輪蝶閥産品概述:
蝶闆的流線形設計,使流體阻力損失小,可謂是一種節能型産品。閥杆爲通杆結構,經過調質處理,有良好的綜合力學性能和抗腐蝕性,抗擦傷性。蝶閥啓閉時閥杆隻作旋轉運動而不作升降運行,閥杆的填料不易破壞,密封可靠。與蝶闆錐銷固定,外伸端爲防沖出型設計,以免在閥杆與蝶闆連接處意外斷裂時閥杆崩出。結構緊湊,90°回轉開關輕松,密封可靠,使用壽命長,被廣泛用於水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中,作爲調節和截止使用。
D371F-10P不鏽鋼氟塑料密封渦輪蝶閥特點:
1、本閥具有越關越緊的密封功能,密封性能可靠。
2、密封副材料選用不鏽鋼和丁腈耐油橡膠配對,使用壽命長。
3、橡膠密封圈即可位於閥體上,也可以位於蝶闆上,可适用不同特點的介質,供用戶選擇。
4、蝶闆採用框架結構,強度高,過流面積大,流阻小。
5、整體烤漆、能有效地防止鏽蝕且隻要更換密封閥座密封材料,就可使用於不同介質。
6、本閥具有雙向密封功能,安裝時不受介質流向的控制,也不受空間位置的影響,可在任何方向安裝。
7、本閥結構獨特,操作靈活,省力,方便。
D371F-10P不鏽鋼氟塑料密封渦輪蝶閥主要結束參數:
| 公稱通經DN(mm) |
50~2000 |
50~1600 |
| 公稱藥理PN(MPa) |
0.6 |
1.0 |
1.6 |
| 密封試驗(MPa) |
0.66 |
1.1 |
1.76 |
| 強度試驗(MPa) |
0.9 |
1.5 |
2.4 |
| 适用溫度 |
丁腈橡膠:-40℃~90℃氟橡膠:-20℃~200℃ |
| 适用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
| 洩漏率 |
符合GB/T13927-92标準 |
| 驅動方式 |
蝸輪傳動、電動、氣動、液動 |
D371F-10P不鏽鋼氟塑料密封渦輪蝶閥主要零部件材料:
| 零件名稱 |
材料 |
| 閥體 |
304、316L |
| 蝶闆 |
304、316L |
| 閥軸 |
304、316L |
| 密封圈 |
F4 |
| 填料 |
柔性石墨 |
D371F-10P不鏽鋼氟塑料密封渦輪蝶閥執行标準:
| 制造标準 |
GB/T 122387-89 |
| 法蘭标準 |
GB9113-2000、GB17241.6-1998 |
| 結構長度标準 |
GB12221-89 |
| 檢驗标準 |
GB/T 13927-92 |

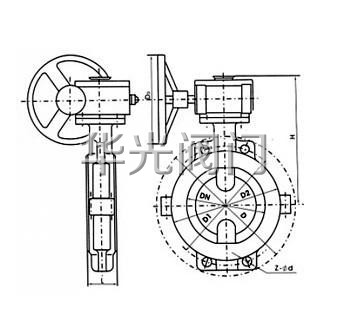

D371F-10P不鏽鋼氟塑料密封渦輪蝶閥結構圖:
D371F-10P不鏽鋼氟塑料密封渦輪蝶閥主要外形連接尺寸 (單位:mm)
| DN |
L |
H |
HO |
A |
B |
0.6MPa |
1.0MPa |
1.6MPa |
| DO |
n-d |
DO |
n-d |
DO |
n-d |
| 50 |
43 |
63 |
235 |
270 |
110 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
| 65 |
46 |
70 |
250 |
270 |
110 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
| 80 |
46 |
83 |
275 |
270 |
110 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
| 100 |
52 |
105 |
316 |
270 |
110 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
| 125 |
56 |
115 |
340 |
310 |
110 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
| 150 |
56 |
137 |
376 |
310 |
110 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
| 200 |
60 |
164 |
430 |
353 |
150 |
280 |
8-18 |
295 |
8-22 |
295 |
8-22 |
| 250 |
68 |
206 |
499 |
353 |
150 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
| 300 |
78 |
230 |
570 |
380 |
150 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
訂貨須知:
一、①D371F-10P不鏽鋼氟塑料密封渦輪蝶閥産品名稱與型号②D371F-10P不鏽鋼氟塑料密封渦輪蝶閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定D371F-10P不鏽鋼氟塑料密封渦輪蝶閥型号,請按D371F-10P不鏽鋼氟塑料密封渦輪蝶閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數,由我們華光閥門專家爲您審核把關。
