D341X-10/16Q法蘭軟密封中線蝶閥概述 ：
法蘭渦輪蝶閥的蝶闆安裝於管道的直徑方向。法蘭渦輪蝶閥結構簡單 、體積小、重量輕。隻由少數幾個零件組成。而且隻需旋轉90°即可快速啓閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處於完全開啓位置時 ，蝶闆厚度是介質流經閥體時唯一的阻力，因此通過該閥門所産生的壓力降很小，故具有較好的流量控制特性。
D341X-10/16Q法蘭軟密封中線蝶閥特點:
1、啓閉方便迅速 、省力、流體阻力小 ，可以經常操作。
2、結構簡單，外形尺寸小，結構長度短，體積小，重量輕，适用於大口徑的閥門。
3、可以運送泥漿，在管道口積存液體*少。
4、低壓下，可以實現良好的密封。
5、調節性能好。
6、全開時閥座通道有效流通面積較大，流體阻力較小。
7、啓閉力矩較小，由於轉軸兩側蝶闆受介質作用基本相等，而産生轉矩的方向相反，因而啓閉較省力。
8、密封面材料一般採用橡膠 、塑料 、故低壓密封性能好。
9、安裝方便 。
10、操作靈活省力，可選擇手動 、電動、氣動 、液壓方式。
D341X-10/16Q法蘭軟密封中線蝶閥适用範圍：
法蘭渦輪蝶閥适用於發生爐、煤氣 、天然氣、液化石油氣、城市煤氣、冷熱空氣 、化工冶煉和發電環保、建築給排水等工程系統中輸送各種腐蝕性、非腐蝕性流體介質的管道上，用於調節和截斷介質的流動。

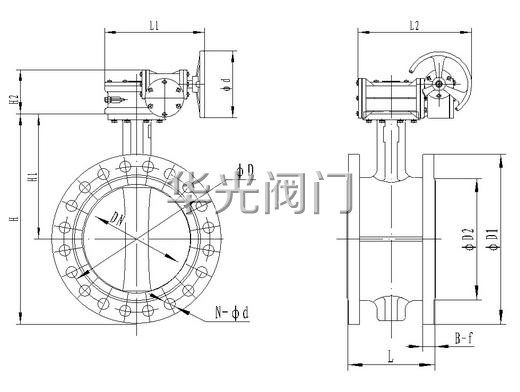

D341X-10/16Q法蘭軟密封中線蝶閥結構圖：
D341X-10/16Q法蘭軟密封中線蝶閥主要零件材料：
| 型号 |
閥體 |
蝶闆 |
閥杆 |
閥座密封圈 |
| D341X-10/16Q |
QT450 |
QT450 |
2Cr13 |
丁腈橡膠 |
D341X-10/16Q法蘭軟密封中線蝶閥主要性能參數：
| 型号 |
公稱壓力 |
試驗壓力﹝MPa﹞ |
适用溫度 |
适用介質 |
| ﹝MPa﹞ |
殼體 |
密封 |
| D341X-10/16Q |
1 |
1.5 |
1.1 |
≤80℃ |
水、油品、 |
| 1.6 |
2.4 |
1.76 |
污水、海水 |
D341X-10/16Q法蘭軟密封中線蝶閥主要外形尺寸 ：
| 公稱通徑DN(mm) |
尺寸（mm） |
| L |
D0 |
H |
| 50 |
108 |
135 |
175 |
| 65 |
112 |
135 |
175 |
| 80 |
114 |
135 |
190 |
| 100 |
127 |
160 |
200 |
| 125 |
140 |
160 |
215 |
| 150 |
140 |
160 |
215 |
| 200 |
152 |
240 |
310 |
| 250 |
165 |
280 |
310 |
| 300 |
178 |
320 |
340 |
| 350 |
190 |
320 |
355 |
| 400 |
216 |
320 |
535 |
| 450 |
222 |
320 |
540 |
| 500 |
229 |
360 |
590 |
| 600 |
267 |
360 |
650 |
| 700 |
292 |
360 |
710 |
| 800 |
318 |
400 |
815 |
| 900 |
330 |
400 |
870 |
| 1000 |
410 |
400 |
940 |
| 1200 |
470 |
400 |
1020 |
| 1400 |
530 |
400 |
1270 |
訂貨須知：
一、①D341X-10/16Q法蘭軟密封中線蝶閥産品名稱與型号②D341X-10/16Q法蘭軟密封中線蝶閥口徑③是否帶附件以便我們的爲您正確選型。
二 、若已經由設計單位選定D341X-10/16Q法蘭軟密封中線蝶閥型号，請按D341X-10/16Q法蘭軟密封中線蝶閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
