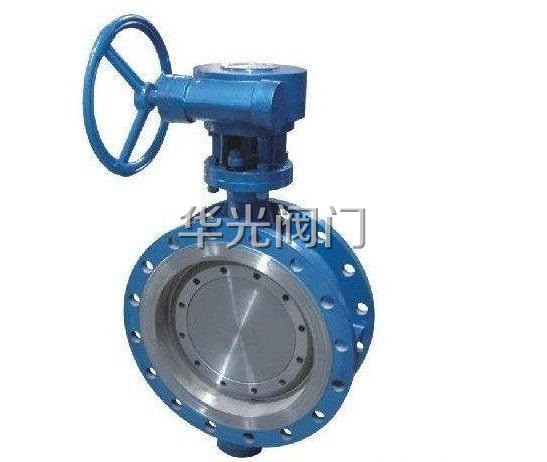

D343H-10/16/25/40C法蘭硬密封偏心蝶閥概述：
D343H-10/16/25/40C法蘭硬密封偏心蝶閥公稱壓力範圍爲PN10~PN40。多層次金屬硬密封蝶閥採用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用於介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。

D343H-10/16/25/40C法蘭硬密封偏心蝶閥特點：
1、金屬硬密封蝶閥採用三偏心密封結構
，閥座與蝶闆幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不鏽鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下
，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、蝶闆密封面採用堆焊钴基硬質合金，密封面耐磨損
，使用壽命長。
4、大規格蝶闆採用绗架結構，強度高，過流面積大，流阻小。
5、金屬硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位(旋轉90°或180°)安裝，便於用戶使用。

D343H-10/16/25/40C法蘭硬密封偏心蝶閥用途适用範圍：
已被廣泛應用於石化、電廠、鋼廠、冶金、石油、、食品食品、化工、飲料、醫藥、工業環保水處理、高層建築給排水管路等多種管路上作調節介質流量和啓閉之用。

D343H-10/16/25/40C法蘭硬密封偏心蝶閥結構圖：


D343H-10/16/25/40C法蘭硬密封偏心蝶閥零件材料：

零件名稱	材料
閥體	鑄鋼
蝶闆	鑄鋼
密封圈	不鏽鋼與耐高溫石棉闆組合成多層次
閥杆	2Cr13、1Cr13不鏽鋼、鉻钼鋼
填料	柔性石墨

D343H-10/16/25/40C法蘭硬密封偏心蝶閥性能參數：

型号		D343H-10C D343H-16C D343H-25C D343H-40C	D343H-10P D343H-16P D343H-25P D343H-40P	D343H-10R D343H-16R D343H-25R D343H-40R
工作壓力（MPa）		1.0~4.0
适用溫度（℃）		≤425	≤200
适用介質		水、油或非腐蝕性介質	硝酸類介質	醋酸類介質
材料	閥體、蝶闆	WCB	CF8/304	CF3M/316L
	閥杆	2Cr13	304	316L
	閥體密封面	堆焊507	－	－
	蝶闆密封面	304＋柔性石墨	304＋PTFE	304＋PTFE
	填料	柔性石墨	PTFE	PTFE

D343H-10/16/25/40C法蘭硬密封偏心蝶閥主要外形和連接尺寸：

公稱通徑		結構長度 （标準值）		外形尺寸（參考值）										連接尺寸（标準值）
		L		H	Dt343H			Dt643H			Dt943H			PN4.0MPa
毫米	英寸	短	長		H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d
50	2	108	150	112	350	180	200				530	250	255	165	125	4-18
65	21/2	112	170	115	370	180	200	625	355	92	550	250	255	185	145	8-18
80	3	114	180	120	380	180	200	625	355	92	565	250	255	200	160	8-18
100	4	127	190	138	420	180	200	645	355	92	600	250	255	235	190	8-22
125	5	140	200	164	460	180	200	675	550	138	640	250	255	270	220	8-26
150	6	140	210	175	555	270	280	715	550	138	705	300	315	300	250	8-26
200	8	152	230	208	605	270	280	800	550	138	775	300	315	375	320	12-30
250	10	165	250	243	680	270	280	850	550	138	945	300	315	450	385	12-33
300	12	178	270	283	800	380	420	925	450	220	1070	300	315	515	450	16-33
350	14	190	290	310	830	380	420	1035	450	220	1140	300	315	580	510	16-36
400	6	216	310	350	915	450	470	1070	650	280	1210	300	315	660	585	16-39
450	8	222	330	380	960	480	490	1190	650	280	1335	575	714	685	610	20-39
500	20	229	350	410	1020	480	490				1415	575	714	755	670	20-39

訂貨須知：
一、①D343H-10/16/25/40C法蘭硬密封偏心蝶閥産品名稱與型号②D343H-10/16/25/40C法蘭硬密封偏心蝶閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定D343H-10/16/25/40C法蘭硬密封偏心蝶閥型号，請按D343H-10/16/25/40C法蘭硬密封偏心蝶閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
