D341F4-10法蘭襯四氟蝶閥概述：
蝸杆傳動襯氟蝶閥适用於各種不同類型工業管道中液體和氣體(包括蒸汽)的輸送，特别是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣
、強堿、王水等具有強腐蝕性的介質。

D341F4-10法蘭襯四氟蝶閥特點：
1.中線蝶閥爲整個蝶闆與閥座在360度圓内同心(中線)，具有雙向密封功能，壓力、流量可自由調節;
2.偏心蝶閥爲二維方向偏心産生的凸輪效應會使密封副産生足夠的密封比壓，並且随著工作壓力的升高，密封效果更理想;
3.四級加載彈性密封，絕對保證瞭閥門内、外的零洩漏;
a.軸頭、蝶闆園周連接外的特殊過渡曲線與閥座的合理過盈;
b.軸頭端面採用彈性O型圈和軸肩處剛性墊圈、彈性橡膠墊組合。
c.軸的徑向採用O型圈與金屬墊的組合;
d.閥座鑲在有彈性條的閥體槽内;
4.採用可調彈性彈子定位，定位準確，結構簡介。(採用O型圈是爲瞭防止意外洩漏時的安全措施)
5.法蘭連接雙偏心蝶閥适用於壓力較高場合
。

D341F4-10法蘭襯四氟蝶閥結構圖：



D341F4-10法蘭襯四氟蝶閥零件材料：

上下閥體 Body	閥座 Seat	閥闆 Disc	填料 StemPacking	襯墊 Gasket
鑄鐵HT200 鑄鋼WCB 不鏽鋼 StainlessSteel 襯F4  AddF4	F4	鑄鋼 WCB 不鏽鋼 StainlessSteel 襯F4  AddF4	四氟 PTFE	矽橡膠VITON

D341F4-10法蘭襯四氟蝶閥性能參數：

型号	D341F4	材質	鑄鐵、鑄鋼、不鏽鋼
連接形式	法蘭	結構形式	垂直闆式
适用介質	蒸汽	壓力環境	常壓
工作溫度	常溫	标準	國标
流動方向	單向	驅動方式	手動
零部件及配件	執行器	用途	截止
類型(通道位置)	直通式	口徑	DN40-1000MM

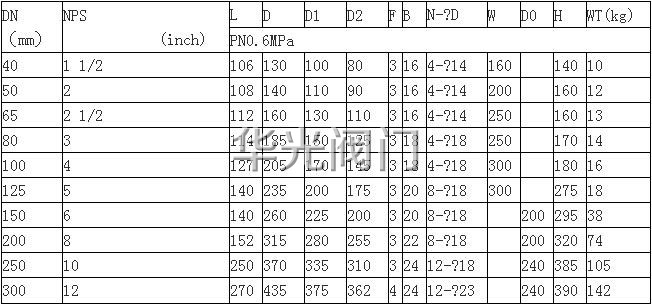

D341F4-10法蘭襯四氟蝶閥外形尺寸：



訂貨須知：
一、①D341F4-10法蘭襯四氟蝶閥産品名稱與型号②D341F4-10法蘭襯四氟蝶閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定D341F4-10法蘭襯四氟蝶閥型号，請按D341F4-10法蘭襯四氟蝶閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
