D641X-10/16Q氣動法蘭軟密封中線蝶閥概述：
D641X-10/16Q氣動法蘭軟密封中線蝶閥以氣動執行器爲執行機構，而且都廣泛應用於民用排水河空氣管道，氣動蝶閥的*大優點就是成本低 ，安裝空間小 ，密封性好 以及開啓和關閉速度快。該産品由橡膠密封蝶閥和碳鋼或不鏽鋼閥闆、閥杆構成 。中線法蘭式軟密封蝶閥採用中線型設計，其閥門主要結構由閥體、閥瓣、閥座、閥杆及傳動操作機構等部件組成，閥座採用可脫卸構造，並可根據不同介質的物理化學特性，适用相應的耐高溫 、耐低溫、耐腐蝕、耐光、耐老化材質。
D641X氣動軟密封蝶閥是一種（閥闆）繞垂直於通道的固定軸旋轉的閥門，其由活塞式雙作用或單作用（彈簧複位式）氣動執行器和蝶閥組成 ，屬旋轉高性能型調節或切斷閥類，配用電-氣閥門定位器或電磁閥、空氣過濾減壓器、限位開關（閥位回訊器），可實現對工藝管路中流體介質的比例調節和二位切斷控制，從而達到對流體介質的流量 、壓力 、溫度、液位等參數的自動化控制 。
D641X-10/16Q氣動法蘭軟密封中線蝶閥應用特點 ：
1、設計新穎、合理 ，結構獨特，重量輕，啓閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零洩漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
D641X-10/16Q氣動法蘭軟密封中線蝶閥用途：
D641X型法蘭式氣動軟密封蝶閥适用於溫度≤120℃，公稱壓力≤16MPa的食品、醫藥、化工 、石油 、電力、；治金 、城建、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
D641X-10/16Q氣動法蘭軟密封中線蝶閥結構圖：
D641X-10/16Q氣動法蘭軟密封中線蝶閥執行标準 ：
| 制造标準 |
GB/T122387-89 |
| 法蘭标準 |
GB9113-2000、GB17241.6-1998 |
| 結構長度标準 |
GB12221-89 |
| 檢驗标準 |
GB/T13927-92 |
D641X-10/16Q氣動法蘭軟密封中線蝶閥主要零部件材料：
| 零件名稱 |
材料 |
| 閥體 |
QT450-10、HT200、HT250、WCB |
| 蝶闆 |
QT450-10、HT200、HT250、WCB |
| 閥軸 |
2Cr13 |
| 密封圈 |
丁腈耐油橡膠 |
| 填料 |
柔性石墨 |
D641X-10/16Q氣動法蘭軟密封中線蝶閥密封材料選用和适用溫度 ：
| 材料品種 |
氯丁橡膠 |
丁晴橡膠 |
乙丙橡膠 |
聚四氟乙烯 |
矽橡膠 |
氟橡膠 |
天然橡膠 |
尼龍 |
| 英語簡稱 |
CR |
NBR |
EPDM |
PTFE |
SI |
VITON |
NR |
PA |
| 型号代号 |
X或J |
XA或JA |
XB或JB |
F或XC、JC |
XD或JD |
XE或JE |
X1 |
N |
| 耐*高溫度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
85℃ |
93℃ |
| 耐*低溫度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
-20℃ |
-73℃ |
| 适用工作溫度 |
0~+80℃ |
-20~+82℃ |
-40~+125℃ |
-30~+150℃ |
-70~+150℃ |
-23~+150℃ |
-20~+85℃ |
-30~+93℃ |

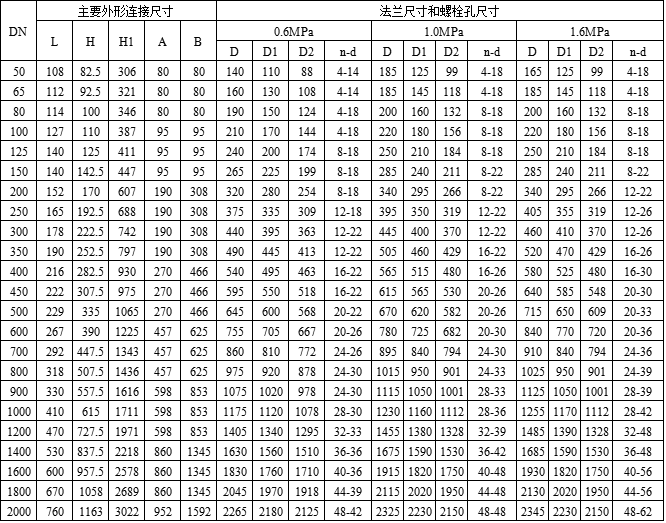

D641X-10/16Q氣動法蘭軟密封中線蝶閥主要外形連接尺寸：
訂貨須知：
一、①D641X-10/16Q氣動法蘭軟密封中線蝶閥産品名稱與型号②D641X-10/16Q氣動法蘭軟密封中線蝶閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定D641X-10/16Q氣動法蘭軟密封中線蝶閥型号，請按D641X-10/16Q氣動法蘭軟密封中線蝶閥型号直接向我們華光閥門銷售部訂購。
三 、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
