ZDF多功能電磁閥結構原理：
多功能電磁閥是将先導電磁閥、手動閥和節流閥組合於一體，先導閥接受電信号開關後帶動主閥動作。調節螺釘A、B可調節介質粘度适用範圍和主閥開關時間，並可在主閥磨損後進行補償。導閥需維修時隻要旋緊調節螺釘B和隔離螺釘C，即可拆下，並可用手動螺杆操作。該螺杆 還可用來預置電磁閥自動控制時的大或小流量。

ZDF多功能電磁閥特點：
ZDF多功能電磁閥安裝管路兼具手動功能，省去三隻手動閥，可以在線維修，大大降低成本。介質粘度适用範圍可調調節可實現氣、水、油通用，方便採購、貯存、安裝和維護。多功能電磁閥開啓關閉時間可調滿足各種不同要求，有效防止水錘破壞。多功能電磁閥開度可以調節大和小開度可預置，提高自動控制精度。主閥磨損可以補償延長閥門使用壽命，經受十五年長期考驗。

ZDF多功能電磁閥技術參數：

項目	說明
工作介質	空氣、煤氣 、蒸汽、水、氟裏昂及粘度≤50cSt的油或其他液體
介質溫度℃	ZDFc：-10～50 ZDFd-40～60 ZDFz：0～150 ZDFk:-10～205
公稱壓力MPa	1.6
工作壓差MPa	0.04～1.6
電源電壓V	AC220其餘規格可作特殊訂貨
公稱通徑mm	15	20	25	32	40	50	65	80	100	150	200	250
額定流量系數Kv	2.8	5.0	8.5	12	18	28	40	64	99	250	420	660
洩漏量ml/min	0.9	1.5	1.5	3.0	3.0	4.5	6.0	9.0	17	27	45	74
功率VA	11						20			44

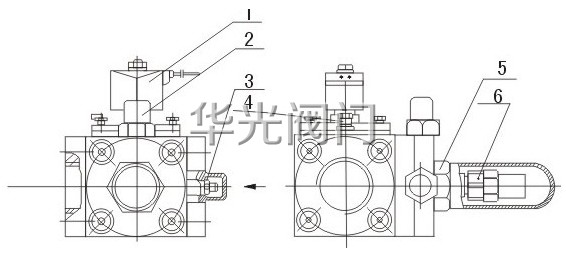

ZDF多功能電磁閥結構圖
：


螺紋多功能電(diàn)磁閥(fá)結構尺寸：

DN	連接		H1	H2		L	W1	W2
	形式	尺寸		普通型	防爆型
15	内螺紋	G1/2	23	82	147	76	23	133
20		G3/4	23	82	147	76	23	133
25		G1	28	85	152	92	28	136
32		G11/4	34	90	157	107	34	150
40		G11/2	43	102	168	148	43	195
50		G2	46	105	173	160	46	202


法蘭多功能電磁閥結構尺寸：

法蘭
DN	15	20	25	32	40	50	65	80	100	150	200	250
D	95	105	115	135	145	160	180	195	220	280	335	405
D1	65	75	85	100	110	125	145	160	180	240	295	355
n-d	4-φ12	4-φ14	4-φ14	4-φ18	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ23	12-φ23	12-φ25
L	90	115	125	140	165	190	265	310	350	450	600	800
W	133	133	136	150	195	202	253	305	356	295	390	525
H	82	83	85	90	102	105	162	181	209	393	443	450



訂貨須知：
一、①ZDF多功能電磁閥産品名稱與型号②ZDF多功能電磁閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定ZDF多功能電磁閥型号，請按ZDF多功能電磁閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
