渦街流量計概況：
LUGB型渦街流量計是利用流體振動原理而開發的一種新型流量計
，廣泛應用在石油、化工、冶金、造紙等行業流體的計量
，該流量計無可動部件，可靠性強、精度高、壽命長，可在很寬的流量範圍内精確測量液體的瞬時流量和累計流量。其不受介質溫度、壓力、粘度及成分的影響，同時不堵、不卡、不易結垢、耐高溫、高壓，安全防爆，适用於惡劣環境。流量計分一體化顯示和遠傳顯示，並可輸出脈沖信号或電流信号與微機聯網。

渦街流量計測量原理：
當流體以一定流速流經設置在流暢中的旋渦發生體時，在柱體的下遊産生一對交替出現的而且排列整齊的渦列（渦街），先在柱體的一側産生，繼而在柱體的另一側産生。這一産生旋渦的理論首先由卡門（Karman）提出，命名爲卡門渦街，並給出瞭頻率與流速的關系式，其中系數被命名爲斯特羅哈爾數。


渦街流量計基本技術參數：
◇公稱通徑：15~2500mm
◇測量介質：液體、氣體、蒸汽
◇介質溫度：-40~350℃(電容式：-60~450℃)
◇連接方式：法蘭卡裝式、法蘭式、插入式
◇公稱壓力：2.5MPa、4.0MPa、6.9MPa、25MPa
◇精度等級：1.0級(液體、氣體)、1.5級(蒸汽)、2.5級(插入式)
◇重 複 性：≤0.3%、0.5%、1.0%
◇本體材質：不鏽鋼304、不鏽鋼316L
◇負載電阻：<750Ω
◇供電電源：24VDC、3.6V锂電池
◇輸出信号：脈沖頻率、4~20mADC、RS485、Hart協議
◇流速範圍
：液體0.5~6m/s，氣體5~60m/s
◇防爆等級：iaⅡCT1—T6本安型（與齊納安全栅配套使用）
◇防護等級：IP65、IP67、IP68

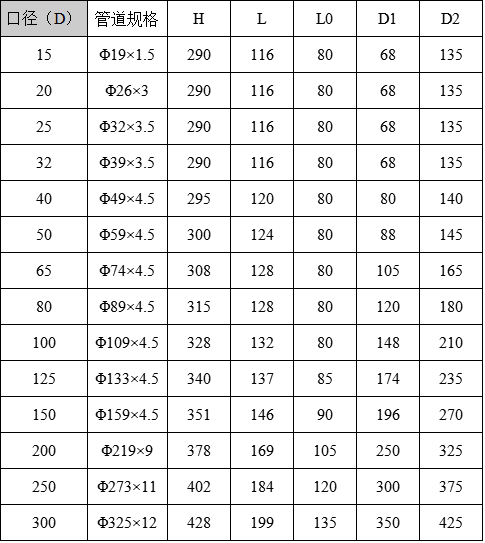

渦街流量計外形尺寸圖： （單位：mm）

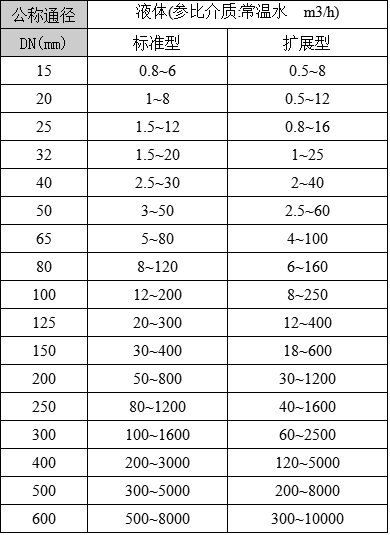

渦街流量計液體流量範圍：

         表（二）

渦街流量計工況條件下流量範圍的選擇：
口徑不同，介質不同，渦街流量傳感器，變送器的測量範圍不盡相同，特殊介質的選型需計算確定。
渦街流量計的上限流量一般不受介質壓力和溫度的影響，流量範圍主要是取決於介質的工況密度和運動粘度，因此流量範圍的確定實際就是核算可用的下限流量。
計算1、首先計算由密度決定的工況下限流量 QP15式：
          QP=
     式中：QP：在該介質工況密度下儀表的下限流量
              Qo：參比條件下儀表的下限流量（m3/h）
              ρo：參比空氣密度，Po =1.205kg/m3
                ρ：被測介質工況密度（kg/m3）
計算2、核算由運動粘度決定的下限流量Qv公式
           Qv=Qv·V/Vo（m3/h）
     式中：Qv：用於該介質時的下限流量
              Qo：參比條件下的下限流量（m3/h）
               Vo：參比粘度，15 kg m /s2
                 V：被測介質的工況粘度（kg m /s2）
比較QP與Qv，比較大的流量作爲氣體實際下限流量。

渦街流量計安裝條件：
1、傳感器應水平或垂直安裝（液體的流向自下而上）在與其公稱通徑相應的管道上。
2、傳感器上遊和下遊應配置一定長度的直管段，其長度應滿足下表所求的要求。

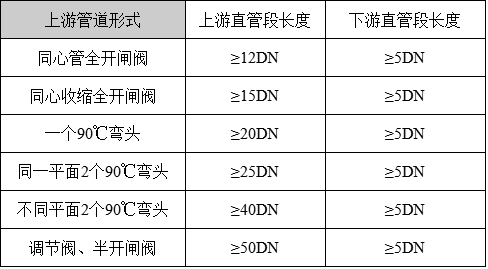

直管段長度配置:



訂貨須知：
一、①渦街流量計産品名稱與型号②渦街流量計口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定渦街流量計型号，請按渦街流量計型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
