EDRV-A可調式動态平衡閥/動态平衡電動調節閥

産品型号:
所屬類别:
電動二通閥

廠家直銷,價格優惠,歡迎緻電咨詢!

銷售熱線:13950155029(微信同号)

我公司專業生産提供産品有軟密封閘閥、蝶閥 、水利控制閥、雙偏心半球閥、過濾器、止回閥系列,襯氟球閥、襯氟蝶閥、襯氟截止閥系列,黃銅閥門系列 ,消防閥門系列産品!


EDRV-A動态平衡電動調節閥原理 :
原理是閥體内的反調節 ,當入口處壓力加大時,自動減小通徑,減少流量的變化,反之亦然。如果反接,這套調節系統就不起作用 。而且起調節作用的閥片,是有方向性的,反向的壓力甚至可以減少甚至封閉流量。 既然安裝平衡閥是爲瞭更好的供暖,就不存在反裝的問題。如果是反裝,就是人爲的錯誤,當然就會糾正。平衡閥屬於調節閥範疇,它的工作原理是通過改變閥芯與閥座的間隙(即開度),改變流體流經閥門的流通阻力,達到調節流量的目的。

EDRV-A動态平衡電動調節閥特征:

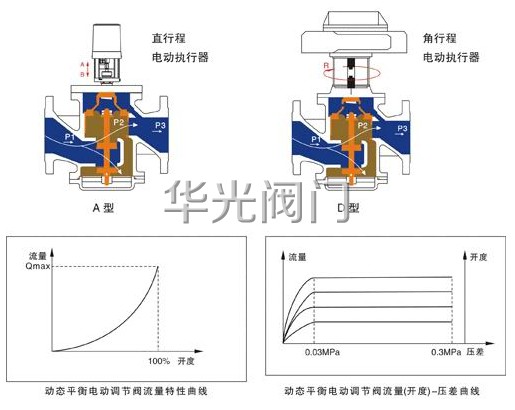

EDRV動态平衡調節閥是區别與傳統的電動調節閥的新一代産品,是動态平衡與電動調節一體化的産品。如下圖所示,在系統符合波動較大的流量系統中,當系統壓力變化時,EDRV動态平衡電動調節閥的二段的壓差P1-P3也随之變化。
(1)當進口壓力P1升高時,P1-P2增大這是電動閥閥芯向上運動,使P1、P2間開度減少,閥芯壓力P2降低;當進口壓力P1降低是,P1-P2間開度增大,閥芯壓力P2升高。因此,無論系統的壓力怎樣變化,通過電動閥閥芯的調節作用,P2、P3鍵的壓差式中保持不變。因此這種電動閥的抗幹擾能力強,具有動态平衡的功能;
(2)當電動執行器接收控制信号使閥軸延R向旋轉時,P2、P3鍵的開度也随之變化。由於不管系統壓差P1-P3如何變化,P2、P3鍵的壓差P2-P3式中不變,因此對應於任意開度位置,其輸送的水流量都是一定的,並且電動調節閥實際的流量特性曲線與其不早不晚的流量特性曲線是一緻的,沒有偏離,因此這種電動調節閥轉傳統的電動調節閥具有更好的調節特性。

EDRV-A動态平衡電動調節閥結構示意圖:


EDRV-A動态平衡電動調節閥材質:
閥體 閥套 閥芯 膜片 密封 電動執行器外殼
球墨鑄鐵 不鏽鋼 黃銅 EPDM PTFE 鋁合金

EDRV-A動态平衡電動調節閥技術參數:
閥門形式 型号 規格 壓差範圍( KPa ) 流量範圍(m3/h) 工作壓力 流量誤差 流體溫度
二通 EDRV1 DN25 30~300 0.2~2.9 PN16 5% 0~100℃
EDRV2 DN32 30~300 0.5~4.7
EDRV3 DN40 30~300 1~7.7
EDRV4 DN50 30~300 2~12.1
EDRV5 DN65 30~300 3~20.4
EDRV6 DN80 30~300 5~30.8
EDRV7 DN100 30~300 10~45.3
EDRV8 DN125 30~300 15~70.7
EDRV9 DN150 30~300 20~101.8
EDRV10 DN150 40~400 30~110

EDRV-A動态平衡電動調節閥尺寸參數:
閥門形式 型号 規格 外形尺寸
長(L) 下高(H2) 上高(H1)

二通
EDRV1 DN25 160 70 265
EDRV2 DN32 180 100 275
EDRV3 DN40 200 110 285
EDRV4 DN50 230 120 290
EDRV5 DN65 290 124 339
EDRV6 DN80 310 150 348
EDRV7 DN100 350 158 357
EDRV8 DN125 400 193 379
EDRV9 DN150 480 193 379
EDRV10 DN150 480 193 379

EDRV-A動态平衡電動調節閥接線圖:

動态平衡電動調節閥由於獨特的閥體結構,在實際的使用工程中閥權度基本爲1,因此其實際的流量特性曲線與理想的流量特性曲線一緻,沒有偏離,因此具有優良的電動調節功能。


訂貨須知:
一、①EDRV-A動态平衡電動調節閥産品名稱與型号②EDRV-A動态平衡電動調節閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定EDRV-A動态平衡電動調節閥型号,請按EDRV-A動态平衡電動調節閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數,由我們華光閥門專家爲您審核把關。


免責聲明: 基本産品尺寸在美制單位和度量近似的,隻供參考。精確的測量,請聯系技術服務。
