VA-7010電動二通閥（江森）概述：
VA7010電動二通閥是專供中央空調風機盤管的配套産品，由驅動器與閥體兩部分組成 ，驅動器由一個同步電機驅動 ，具備彈簧複位及手動開閥杠杆操縱功能。閥體部分採用活塞式結構。電動二通閥可與溫控器配套使用，由溫控器控制電動二通閥電機，使閥門開或關 ，實現管道冷水或熱水的通或斷 ，再通過風機盤管送風，以實現溫度的自動調節。
VA-7010電動二通閥（江森）産品特點：
1、用於控制冷水或熱水空調系統管道的開啓或關閉 ，達到控制室溫之目的
2、驅動器由單相磁滞同步馬達驅動，閥門彈簧複位，閥門不工作時處於常閉狀态，當需要工作時 ，由溫控器提供一個開啓信号，使電動二通閥接通交流電源而動作
3、開啓閥門 ，冷凍水或熱水進入風機盤管 ，爲房間提供冷氣或暖氣，當室溫達到溫控器設定值時，溫控器令電動二通閥斷電，複位彈簧使閥門關閉，從而截斷進入風機盤管的水流 ，通過閥門關閉和開啓，使室溫始終保持在溫控設定的溫度範圍内。
4、VA7010系列電動二通閥的驅動器與閥門採用螺紋連接方式 ，可在閥門安裝之後，再安裝驅動器 。現場裝配，接線靈活 、方便。驅動器之平面設計可以貼近牆面安裝 ，占用空間小，産品可靠耐用，工作噪音低 ，並能在隐蔽式風機盤管裝置内出現的高溫高濕環境可靠工作。
VA-7010電動二通閥（江森）技術指标 ：
1、驅動電機：磁滞同步電機；
2、驅動器工作電壓：200VAC、50Hz/60Hz（有AC24V、110V可供選擇）；
3、功率消耗 ：≤5.7VA；
4、閥體承壓：1.6Mpa；
5、允許壓差 ：≤0.12Mpa；
6、适用介質 ：冷水、熱水；
7、适用介質溫度 ：2℃-95℃；
8、适用環境溫度：0℃-60℃；
9、啓閉時間：開約10秒，關約5秒 。
VA-7010電動二通閥（江森）結構特點 ：
1、閥體黃銅鍛造,不鏽鋼杆及彈簧,體積小,耐腐蝕 。
2、閥芯結構優化，在不減少Kv值的情況下，允許壓差大。
3、驅動器與閥體分離，可快速拆裝。
4、驅動器有可供系統調試和維修使作用的手動操作杆。
VA-7010電動二通閥（江森）材質說明 ：
1、閥體材料：鍛造黃銅
2、閥杆材料：不鏽鋼
3、驅動器蓋：阻燃ABS工程塑料
4、密封材料 ：丁腈橡膠（NBR）
5、驅動器底盤 ：壓鑄鋁合金
6、工作介質 ：冷水、熱水
7、介質溫度：＜96℃
VA-7010電動二通閥（江森）結構 、尺寸及安裝示意圖：
| 尺寸(mm) |
三通 |
三通 |
| 15 |
20 |
25 |
15 |
20 |
25 |
| A |
58 |
67 |
90 |
58 |
67 |
90 |
| B |
14.5 |
19 |
24 |
29 |
34 |
38 |
| C |
100 |
104.5 |
109.5 |
101 |
106 |
110 |
| Kv值 |
2.8 |
4.0 |
5.5 |
2.8 |
4.0 |
5.5 |
| *大允許壓差 |
0.15 |
0.15 |
0.08 |
0.15 |
0.15 |
0.08 |
注：以上K值爲*大壓差時的數據 。
VA-7010電動二通閥（江森）安裝調試：
1、安裝前必須仔細閱讀本說明書 ，切斷有關電源並必須由專業技術人員進行安裝 。
2、水流方向必須同閥體上的箭頭方向相同 。
3、閥體須位於盤管接水盤上方 ，以保證出現滴水時落入接水盤中 。

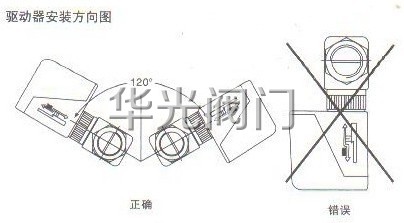

4、閥體及驅動器必須安裝於垂直方向±60℃範圍内，其上方應至少有30mm空間用於拆裝。 與周圍管道、設備 、建築物必須保持足夠的維修操作空間，同時必須安裝在維修人員通過檢修孔能觸及到的地方。
5、兩隻及其兩隻以上的電動閥不能並聯，如果確需並聯要用繼電器進行隔離
6、閥體安裝完畢並與管路通過試壓後才安裝驅動器 。
7、若驅動器已經裝到閥體上，那麽在安裝調試過程中絕對不能對驅動器施力，否則會損壞驅動器。
8、驅動器不能用保溫材料包裹，否則影響其散熱 。
9、驅動器必須通過不小於1.5mm
2的導線進行可靠接地，其它線路應符合電工有關标準 。
10、安裝完畢並檢查正確無誤後，通電調試，至少應觀察驅動動器的三個完整運行周期，確定所有部件正確爲止。
11、經過無水調試合格後，再進行通水測試 。系統上下水的壓差必須嚴格控制在0.15MPa以内，以保證電動閥對水流開關的。
VA-7010電動二通閥（江森）維修和保養：
1、重要警告：安裝、維修和保養之前必須先将電源切斷，以避免造成設備、人身傷害。
2、若閥門在洩漏應立即将其從系統中隔離，並更換整個閥體總成。
3、若驅動器不工作，應更換驅動器總成，若驅動器在工作但走不到位，應清潔驅動器内扇型齒輪齒面，然後上潤滑油。
注VA7010系列風機盤管電(diàn)動(dòng)閥意事項：
驅動器内減速機爲大速比精密小模數齒輪結構，用手動操作杆打開閥門時，用力要輕柔，讓閥杆慢慢下去，用力過猛會損壞減速機。
訂貨須知：
一、①VA-7010電動二通閥（江森）産品名稱與型号②VA-7010電動二通閥（江森）口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定VA-7010電動二通閥（江森）型号，請按VA-7010電動二通閥（江森）型号直接向我們華光閥門銷售部訂購。
三 、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
