ZYC自力式壓差控制閥概述：
ZYC自力式壓差控制閥，是一種利用介質自身的壓力變化進行自我控制而保持流經該被控系統介質壓差不變的節能産品 。适用於供暖方式採用雙管系統的壓差控制，保證系統的壓差基本不變 ，減低噪音 ，平衡阻力，消除熱網的水力失調。
ZYC自力式壓差控制閥工作原理：
現以安裝在回水管道上的ZYC型自力式壓差控制閥爲例說明工作原理 。當供水壓力p1增大或減小時，信号由連接管傳如膜片上腔，帶動閥芯下移，使閥座的流通面積減小或增大。P2-P3也增大或減小 ，直到P1-P2保持原值恒定 。當回水壓力P3增大或減小的瞬間同閥座流向出口的流速降低或升高，膜片下壓力P2也在這個瞬間增高或降低，帶動閥芯上移或下移，知道膜片的受力重新平衡 ，P2恢複原值，P1-P2保護原值恒定 ，從而保證瞭被控系統的供回水間壓差基本不變。
ZYC自力式壓差控制閥特點：
ZYC型自力式壓差控制閥，不需外來能源，依靠被調介質自身壓力變化進行自動調節，自動消除管網的剩餘壓頭及壓力波動引起的流量變化，恒定用戶進出口壓差，有助於穩定系統運行 。自力式壓差控制閥特别适用於分戶計量或自動控制系統中。該閥爲雙閥瓣結構，閥杆不平衡力小，結構緊湊，用於供熱（空調）水系統中，恒定被控系統的壓差，並有以下的特點：
1、恒定被控系統壓差；
2、支持被控系統内部自主調節；排除外網壓差波動對被控系統的影響；
3、採用**技術膜片，理論誤差爲零，且可承受0.8MPa的壓差；
4、採用**的無級調壓結構，控制壓差可調比可達25：1；
5、當被控系統内部無自主調節時，該閥即具備瞭自力式流量控制閥的功能，設定流量的方法：
a、調節控制壓差的大小；
b、調節被控系統阻力的大小；
6、具備消除堵塞的功能，當控制壓差大時，閥門爲全開狀态，堵塞在雙閥瓣處的污物會在介質壓力下清除幹淨，方法是将導壓管端的球閥關閉3－5分鍾。
7、控制壓差精度±5；

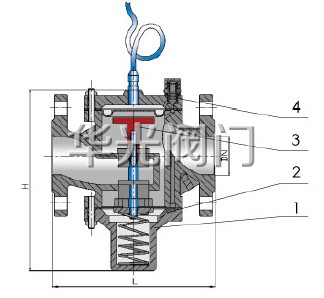

ZYC自力式壓差控制閥(fá)結構(gòu)圖（主要外形圖）：

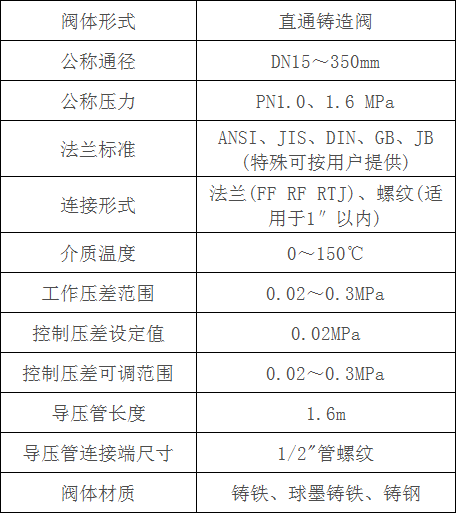

ZYC自力式壓差控制閥主要技術參數：
ZYC自力式壓差控制閥主要外型尺寸：
| DN（mm） |
連接方式 |
L（mm) |
H |
H1 |
流量m3/h |
适用介質 |
介質溫度 |
| 15 |
螺紋 |
110 |
72 |
98 |
0.2-1 |
水 |
0～80℃s |
| 20 |
110 |
72 |
98 |
0.3-1.5 |
| 25 |
115 |
82 |
102 |
0.5-2 |
| 32 |
法蘭 |
160 |
91 |
94 |
1-4 |
| 40 |
200 |
147 |
112 |
1.5-6 |
| 50 |
215 |
120 |
112 |
2-8 |
| 65 |
220 |
125 |
120 |
3-12 |
| 80 |
275 |
188 |
133 |
5-20 |
| 100 |
290 |
208 |
160 |
10-52 |
| 125 |
310 |
226 |
175 |
15-45 |
| 150 |
350 |
258 |
195 |
30-80 |
| 200 |
430 |
301 |
230 |
40-180 |
| 250 |
520 |
367 |
265 |
100-300 |
| 300 |
635 |
430 |
300 |
150-500 |
| 350 |
670 |
504 |
340 |
200-700 |

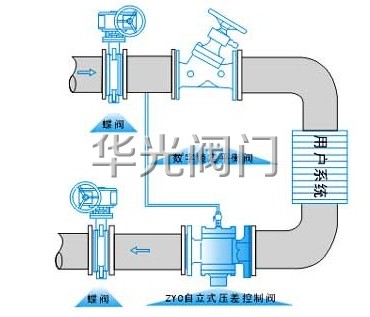

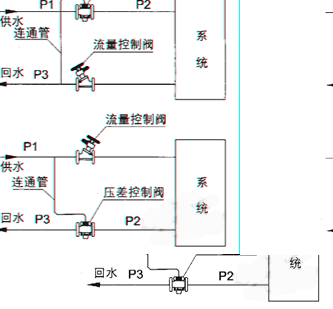

ZYC自力式壓差控制閥安裝示意圖 ：
訂貨須知 ：
一 、①ZYC自力式壓差控制閥産品名稱與型号②ZYC自力式壓差控制閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定ZYC自力式壓差控制閥型号，請按ZYC自力式壓差控制閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
