GL11-10/16P不鏽鋼絲口Y型過濾器概述：
不鏽鋼絲口Y型過濾器以確保所有設備管道上安置免受因管道内雜質、鐵鏽
、焊屑等帶來的堵塞和損壞，從而避免瞭維修費用和生産損失。适用於蒸汽、空氣、水、油品等系統管道中。保護各種計量儀器、泵機
、閥門、疏水器等設備。

GL11-10/16P不鏽鋼絲口Y型過濾器應用範圍：
不鏽鋼絲口Y型過濾器是輸送介質的管道系統不可缺少的一種裝置，通常安裝在減壓閥、洩壓閥、定水位閥或其它設備的進口端，用來清除介質中的阿質，以保護閥門及設備的正常使用。該過濾器具有結構阻力小，排污方便等特點。适用介質爲水、油、氣。一般通水網爲18-30目/cm2，通氣網爲40-100目cm2，通油網爲100-480目/cm2。可按用戶要求制作濾網。

GL11-10/16P不鏽鋼絲口Y型過濾器結構特點：
1、不鏽鋼絲口Y型過濾器具有結構阻力小，沖洗方便通流快速，故壓力損失小，抗污性強，排渣方便等特點。
2、Y型拉杆伸縮過濾器由Y型過濾器及伸縮接頭組成，通常安裝在閥門及其它主要設備之進口端，使於清理雜物與安裝拆卸，以保護閥類或設備及正常使用。

GL11-10/16P不鏽鋼絲口Y型過濾器标準規範：
螺紋可按BSPT、BSP、NPT、DIN259/2999生産。

GL11-10/16P不鏽鋼絲口Y型過濾器零部件材料：

殼體材質	不鏽鋼304	316、316L
濾框濾網材質	不鏽鋼304、316、316L
密封件材質	耐油石棉、丁腈橡膠、聚四氟乙烯
防爆級别	BS5501:IIA、IIB、IIC
環境溫度（℃）	-30~380	-80~450
公稱壓力（MPa）	0.6~5.0（150Lb~600Lb）
過濾精度（目/in）	10~300

GL11-10/16P不鏽鋼絲口Y型過濾器技術參數
：

型号	連接形式	公稱壓力（MPa）	耐壓試驗壓（MPa）	工作壓力（MPa）	殼體材料	過濾網材料	網眼總面積
GL11-16	絲扣	1.6	1.76	1.6	不鏽鋼	不鏽鋼	3～4DN
GL11-25	絲扣	2.5	2.75	2.5	不鏽鋼
GL11-40	絲扣	4.0	4.40	4.0	不鏽鋼

殼體材質	濾框濾網材質	S密封件	工作溫度（℃）		操作壓力	連接方式
不鏽鋼304 不鏽鋼 316L	見不鏽鋼濾芯技術特性表	金屬纏繞 丁腈橡膠NBR 聚四氟乙烯PTFE	不鏽鋼	-20～250℃	0.6～5.0MPa	螺紋連接
				-80~450℃

GL11-10/16P不鏽鋼絲口Y型過濾器有效過濾面積：

～目數/in	～孔數/in	可截粒徑(u)	絲徑(mm)	有效過濾面積%
10	100	2023	0.02000(0.510)	64
20	400	955	0.02140(0.315)	58
30	900	614	0.00921(0.224)	54
40	1600	442	0.00760(0.206)	48
50	2500	365	0.00598(0.512)	46
60	3600	301	0.00480(0.122)	44
80	6400	216	0.00402(0.102)	42
100	10000	173	0.00310(0.081)	40

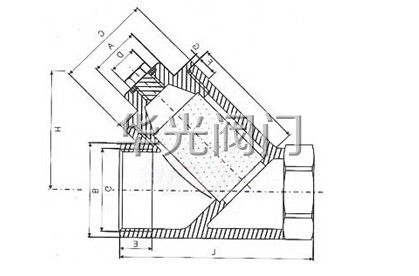

GL11-10/16P不鏽鋼絲口Y型過濾器連接尺寸及結構圖：

SIZE	ΦD	H	L
1/4"	10	51	65
3/8"	12	51	65
1/2"	15	51	65
3/4"	20	60	80
1"	25	72	90
1-1/4"	32	77	105
1-1/2"	40	87	120
2"	50	103	140

訂貨須知：
一、①GL11-10/16P不鏽鋼絲口Y型過濾器産品名稱與型号②GL11-10/16P不鏽鋼絲口Y型過濾器口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定GL11-10/16P不鏽鋼絲口Y型過濾器GL11-10/16P不鏽鋼絲口Y型過濾器型号，請按GL11-10/16P不鏽鋼絲口Y型過濾器
型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
