SGL41-10/16Q 球墨鑄鐵法蘭伸縮Y型過濾器概述：
Y型伸縮過濾器是Y型過濾器與伸縮接頭的組合，是Y型過濾器的一種延伸過濾器，主要用於高層建築、多層建築或工廠内給排水配管，通常安裝於減壓閥、洩壓閥 、定水位閥或其它主要設備的進口端 ，便於清除雜物以保證閥類或設備之正常使用。Y型伸縮過濾器安裝於進水管路中各配套閥門的前端，當管道中的介質首**入過濾器時，介質通過濾網進入被連接的閥門中，而雜質則留於過濾桶内 ，使各類閥門不會由於機械雜物卡入密封圈而失靈 。另加不鏽鋼伸縮拉杆，補償管道尺寸，安裝靈活 。
SGL41-10/16Q 球墨鑄鐵法蘭伸縮Y型過濾器工作原理：
當水進入管道時，塞頭停在定位架下部 ，進行大量排氣，當空氣排完時，水進入閥内把球浮起，傳動塞頭到關閉 ，停止排氣。如管道在正常運轉時自燃會産生少量氣體會聚集在管内上部，到相當程度，閥内水位下降 ，浮球随時下降氣體從小孔排出。如出現停電、停渠，管内随時會出現負壓力 ，浮球順水下降，打開小孔帶動大孔進行大量進氣，管道安全。
SGL41-10/16Q 球墨鑄鐵法蘭伸縮Y型過濾器用途：
安裝在各種工業，高層建築 、石油、化工等閥門或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。
SGL41-10/16Q 球墨鑄鐵法蘭伸縮Y型過濾器特點：
該過濾器具有結構阻力小，排污方便等特點。适用介質可爲水、油、氣。一般通水網爲18~30目，通氣網爲40~100目，通油網爲100~480目，可按用戶要求制作濾網

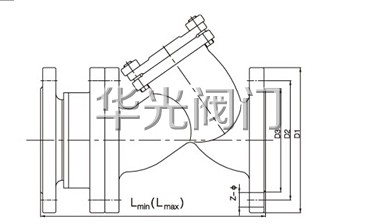

SGL41-10/16Q 球墨鑄鐵法蘭伸縮Y型過濾器結構圖：
SGL41-10/16Q 球墨鑄鐵法蘭伸縮Y型過濾器主要零件材料 ：
| 零件名稱 |
閥體、閥蓋 |
濾網 |
伸縮拉杆 |
O型圈 |
| 材料 |
球墨鑄鐵 |
不鏽鋼304 |
球墨鑄鐵 |
丁腈橡膠 |
SGL41-10/16Q 球墨鑄鐵法蘭伸縮Y型過濾器連接尺寸：
| 通徑DN |
L |
D |
D1 |
D2 |
B |
f |
n-φ |
| 50 |
300 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
| 65 |
350 |
180 |
145 |
120 |
18 |
3 |
4-φ18 |
| 80 |
400 |
195 |
160 |
135 |
20 |
3 |
8-φ18 |
| 100 |
450 |
215 |
180 |
155 |
20 |
3 |
8-φ18 |
| 125 |
500 |
245 |
210 |
185 |
22 |
3 |
8-φ18 |
| 150 |
550 |
280 |
240 |
210 |
24 |
3 |
8-φ23 |
| 200 |
650 |
335 |
295 |
265 |
26 |
3 |
12-φ23 |
| 250 |
775 |
405 |
355 |
320 |
30 |
3 |
12-φ25 |
| 300 |
900 |
460 |
410 |
375 |
30 |
4 |
12-φ25 |
訂貨須知：
一、①SGL41-10/16Q 球墨鑄鐵法蘭伸縮Y型過濾器産品名稱與型号②SGL41-10/16Q 球墨鑄鐵法蘭伸縮Y型過濾器口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定SGL41-10/16Q 球墨鑄鐵法蘭伸縮Y型過濾器
型号，請按SGL41-10/16Q 球墨鑄鐵法蘭伸縮Y型過濾器型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
