GL41W-10/16P不鏽鋼法蘭Y型過濾器概述
：
Y型GL41W不鏽鋼法蘭過濾器是使用水力控制閥及精密的易堵塞的機械産品所必須具備的過濾設備。是輸送介質的管道系列不可缺少的一種裝置，通常安裝於水力控制閥、減壓閥、洩壓閥、定水位閥等設備的進口端，用來消除介質中的雜質，防止顆粒性雜質進入通道
，造成牆塞，以保護設備管道上的配件免受磨損和堵塞。

GL41W-10/16P不鏽鋼法蘭Y型過濾器特點：
GL41W不鏽鋼Y型過濾器适用於蒸汽，空氣、煤油、水、弱腐蝕性氣體、液體。華光不鏽鋼Y型過濾器具有結構阻力小，沖洗方便通流快速，故壓力損失小，抗污性強，排渣方便等特點。
不鏽鋼Y型過濾器與管道中閥門及其它主要設備配套使用，不鏽鋼Y型過濾器也可單獨使用於管路中。管道中介質首**入過濾器，通過濾網再進入連接閥門及管道中，而雜物則留於過濾桶内。
不鏽鋼Y型拉杆伸縮過濾器由Y型過濾器及伸縮接頭組成，不鏽鋼Y型過濾器通常安裝在閥門及其它主要設備之進口端，使於清理雜物與安裝拆卸，以保護閥類或設備及正常使用。
不鏽鋼Y型管道過濾器是除去液體中含有固形物的小型設備，可保護壓縮機、泵和其它設備及儀表等正常工作和運轉，達到穩定工藝過程、保障安全的作用。另外不鏽鋼Y型過濾器對提高産品質量也有著十分重要的意義。

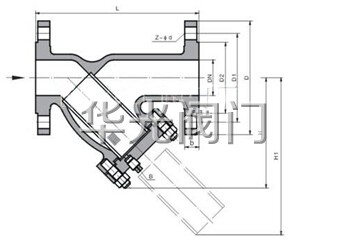

GL41W-10/16P不鏽鋼法蘭Y型過濾器結構圖：


GL41W-10/16P不鏽鋼法蘭Y型過濾器的選用：
一般通水網爲18-30目/cm2，通氣網爲40-100目/cm2，通油網爲100-300目/cm2。
①進出口通徑：原則上過濾器的進出口通徑不應小於相配套的泵的進口通徑，一般與進口管路口徑一緻。②公稱壓力：按照過濾管路可能出現的高壓力確定過濾器的壓力等級。
③孔目數的選擇：主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格濾網可攔截的粒徑尺寸可直接向我司詢問。④過濾器材質：過濾器的材質一般選擇與所連接的工藝管道材質相同，對於不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不鏽鋼材質的過濾器。

GL41W-10/16P不鏽鋼法蘭Y型過濾器主要技術參數：

殼體材質	不鏽鋼
公稱通徑	15～500mm
濾框濾網材質	不鏽鋼
密封件材質	耐油石棉、丁腈橡膠、聚四氟乙烯
工作溫度（℃）	-30~380	-80~425	-80~450
公稱壓力（MPa）	1.6~10（150Lb~600Lb）
過濾精度（目/in）	10~300

型 号 Tpye	公稱壓力 PN	試 驗 壓 力			工作溫度(℃)	适用介質
		強度(水)Mpa	密封(水)空氣(Mpa)	低壓密封(空氣)Mpa
GL41W-16P	1.6	2.4	1.8	0.6	≤150	硝 酸 類
GL41W-25P	2.5	3.8	2.8	0.6	≤150	硝 酸 類
GL41W-40P	4.0	6.0	4.4	0.6	≤150	硝 酸 類


GL41W-10/16P不鏽鋼法蘭Y型過濾器主要外形尺寸 ：

DN	"英寸	L	H	H1	拉杆伸縮過濾器		參考重量kg
15	1/2	125	70	150	L	H	2
20	3/4	145	70	150			3
25	1	160	80	160			3.8
32	1 1/4	180	90	180			6
40	1 1/2	200	100	240			7.2
50	2	220	130	250	300	130	10
65	2 1/2	260	165	350	350	165	17
80	3	280	195	390	400	195	20
100	4	320	230	450	450	230	32
125	5	350	300	520	500	300	53
150	6	380	335	580	550	335	66
200	8	495	420	690	650	420	110
250	10	595	500	800	775	500	165
300	12	640	580	950	900	580	225
350	14	700	640	1150			312
400	16	800	700	1360			500
450	18	850	790	1480			700
500	20	900	875	1650			900

訂貨須知：
一、①GL41W-10/16P不鏽鋼法蘭Y型過濾器産品名稱與型号②GL41W-10/16P不鏽鋼法蘭Y型過濾器口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定GL41W-10/16P不鏽鋼法蘭Y型過濾器型号，請按GL41W-10/16P不鏽鋼法蘭Y型過濾器型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
