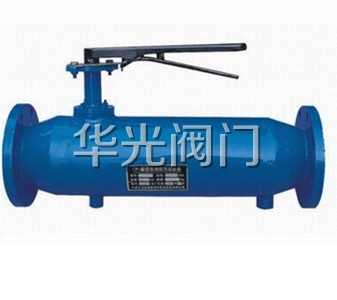

自動反沖洗過濾器概述 ：
ZPG自動反沖洗過濾器克服瞭國内其他過濾裝置（即普通濾油器）濾芯容易堵塞、使用過程需要經常更換或清洗的缺點。該裝置利用油系統自身的液壓能，驅動排污機構 ，使之自動、連續地沖擊掉濾網上的固體污染物 ，保持濾芯通流面積恒定 ，穩定系統供油量，降低油質污染度；該裝置工作過程不影響系統内部的壓力、流量和溫度；過濾精度高；輸油能力大，壓力損失低；設置到系統後無需專人操作，維護工作量少；不會因裝置本身故障造成供油不足 。
自動反沖洗過濾器原理：
1、工作過濾
正常工作時 ，水流轉向閥爲開啓狀态 。需處理的水通過過濾網後利用慣性原理而将水中的細小顆粒雜質及懸浮物由於慣性作用沉積在排污口附近。
2、沖洗排污
正常沖洗時 ，水流轉向閥爲開啓狀态。當濾網截留水中的細小顆粒雜質及懸浮物達到一定數量時，将排污口上的閥門打開，即由於水流的作用将粘在過濾器收集段部分的雜質沖質沖洗直到排出水清澈爲止。再關閉排污口上的閥門進入正常工作狀态 。
3、反沖洗排污
反沖洗時，水流轉向閥爲關閉狀态，排污閥開啓，這時水流被迫從過濾網筒的入口段網孔進入過濾筒外側與殼體夾層，反向從網筒外側沖洗粘附在網孔上的雜質 ，達到清潔過濾網的目的。由於轉向閥關閉，水經過反沖閥後流帶增大，反洗效果好。

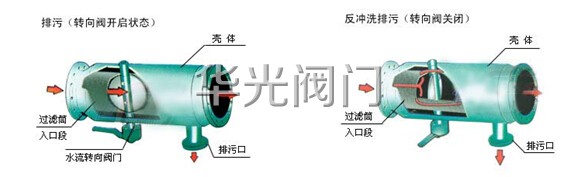

直通式自動沖洗排污原理 ：

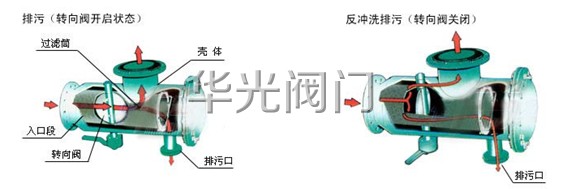

直角式自動沖洗排污原理：
自動反沖洗過濾器性能與特點：
1、ZPG自動沖洗排污過濾器運行管理方便，過濾速度高，沖洗簡單可靠，反沖洗能力強 、不需動力、節能。
2、沖洗排污可在全流量下正常工作，既保持系統高的流量 ，又具有很低的壓力降（小於0.05-0.1m水柱）避免瞭由於流速低面造成的表面污漬。
3、節能投資運行費用。在安裝過程中不需高旁通管理，減少瞭旁路三個閥門的投資及安裝費用，直接安裝在管網上，不需任何支撐結構，節省空間。不需拆卸排污，降低瞭勞動強度，避免瞭調試和維修過程中的拆卸和排污、省工、省力、省時。
自動反沖洗過濾器用途 ：
自動反沖洗過濾器廣泛用於冶金、化工、石油 、造紙、醫藥、食品、採礦、電力 、城市給水領域。例如有工業廢水 ， 循環水的過濾，乳化液的再生，廢油過濾處理，冶金行業的連鑄水系統、高爐水系統，熱軋用高壓水除鱗系統。它是一種**、高效且易操作的全自動過濾裝置。
自動反沖洗過濾器技術參數：
| 體材質 |
碳鋼 |
不鏽鋼 |
| 濾框濾網材質 |
不鏽鋼 |
| 密封件材質 |
耐油石棉、丁晴橡膠 、聚四氟乙烯 |
| 工作溫度(℃) |
-30～380 |
-80～450 |
| 公稱壓力(MPa) |
0.6～5.0 (150Lb～600Lb) |
| 過濾精度（目/in） |
10-300 |
ZPG型（直通式）自動反沖排污過濾器：
| 蝙句捷 Model |
L |
A |
B |
C |
D |
| ZPG-I-40 |
250 |
180 |
63 |
90 |
15* |
| ZPG-I-50 |
255 |
185 |
70 |
100 |
15* |
| ZPG-I-65 |
270 |
190 |
83 |
120 |
20* |
| ZPG-I-80 |
320 |
225 |
96 |
140 |
25* |
| ZPG-I-100 |
350 |
250 |
128 |
180 |
32* |
| ZPG-1-125 |
430 |
320 |
162 |
200 |
40 |
| ZPG-I-150 |
525 |
380 |
189 |
230 |
50 |
| ZPG-I-200 |
700 |
520 |
220 |
280 |
65 |
| ZPG-I-250 |
875 |
660 |
255 |
330 |
80 |
| ZPG-I-300 |
1050 |
790 |
294 |
380 |
100 |
| ZPG-I-350 |
1200 |
885 |
330 |
450 |
125 |
| ZPG-I-400 |
1400 |
1040 |
377 |
480 |
150 |
| ZPG-I-450 |
1550 |
1145 |
420 |
500 |
150 |
| ZPG-I-500 |
1700 |
1250 |
462 |
580 |
150 |
| ZPG-I-600 |
2000 |
1460 |
537 |
650 |
200 |
| ZPG-I-700 |
2280 |
1720 |
607 |
700 |
200 |
| ZPG-I-800 |
2500 |
1900 |
685 |
820 |
200 |
| ZPG-I-900 |
2800 |
2180 |
785 |
880 |
200 |
| ZPG-I-1000 |
3120 |
2470 |
860 |
920 |
250 |
| ZPG-I-1100 |
3450 |
2780 |
915 |
960 |
250 |
| ZPG-I-1200 |
3700 |
3000 |
965 |
1040 |
250 |
| ZPG-I-1500 |
4470 |
3650 |
1220 |
1400 |
250 |
ZPG型（直角式）自動反沖排污過濾器：
| 型号 |
L |
A |
B |
C |
D |
排污口DN |
| ZPG-L-40 |
320 |
170 |
80 |
226 |
90 |
15* |
| ZPG-L-50 |
350 |
185 |
90 |
244 |
100 |
15* |
| ZPG-L-65 |
380 |
200 |
100 |
270 |
120 |
20* |
| ZPG-L-80 |
445 |
230 |
120 |
310 |
140 |
25* |
| ZPG-L-100 |
536 |
265 |
160 |
365 |
180 |
32* |
| ZPG-L-125 |
624 |
315 |
190 |
440 |
200 |
40 |
| ZPG-L-150 |
728 |
375 |
220 |
520 |
230 |
50 |
| ZPG-L-200 |
884 |
500 |
260 |
670 |
280 |
65 |
| ZPG-L-250 |
1120 |
625 |
310 |
830 |
330 |
80 |
| ZPG-L-300 |
1310 |
750 |
350 |
1000 |
380 |
100 |
| ZPG-L-350 |
1514 |
875 |
410 |
1180 |
450 |
125 |
| ZPG-L-400 |
1730 |
1000 |
470 |
1350 |
480 |
150 |
| ZPG-L-450 |
1896 |
1125 |
510 |
1500 |
500 |
150 |
| ZPG-L-500 |
2080 |
1250 |
550 |
1680 |
580 |
150 |
| ZPG-L-600 |
2490 |
1500 |
650 |
2000 |
650 |
200 |
| ZPG-L-700 |
2680 |
1600 |
680 |
2150 |
700 |
200 |
| ZPG-L-800 |
2880 |
1750 |
700 |
2300 |
820 |
200 |
| ZPG-L-900 |
3150 |
1850 |
800 |
2480 |
880 |
200 |
| ZPG-L-1000 |
3370 |
2000 |
900 |
2675 |
920 |
250 |
| ZPG-L-1100 |
3610 |
2100 |
1000 |
2900 |
960 |
250 |
| ZPG-L-1200 |
3850 |
2250 |
1100 |
3050 |
1040 |
250 |
| ZPG-L-1500 |
4700 |
2800 |
1200 |
3800 |
1400 |
250 |
自動反沖洗過濾器安裝 、使用 、維護：
1、全自動反沖洗排污過濾器運行管理方便、過濾速度高、沖洗簡單可靠、反沖洗能力強。
2、定時或壓差控制方式，可全自動進行過濾器排污清洗，並保證過濾器的高效使用。
3、控制箱設有過濾器工作狀态 、清洗狀态、及故障狀态指示，及相應信号的輸出，操作簡便。
4、沖洗 、反沖洗時間可調整，排污量小於正常工作流量的10%。
5、安裝參照坤儀自動反沖洗排污過濾器說明書。
6、控制箱安裝在控制室或過濾器附近。
7、按控制箱标示的接線端予标号和接線圖進行接線。注意接地線的正確接地，以確保安全。
訂貨須知：
一、①自動反沖洗過濾器産品名稱與型号②自動反沖洗過濾器
口徑③是否帶附件以便我們的爲您正確選型。
二 、若已經由設計單位選定自動反沖洗過濾器型号，請按自動反沖洗過濾器型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
