H742X-10液/氣動活塞式池底排泥閥概述：
H742X液動(氣動)池底排泥閥由液壓缸和閥體組成，用換向閥改變流體進入液壓缸的上腔或下腔推動活塞運動，並帶動閥闆升降，使閥開啓或關閉達到流體通斷。液壓缸工作介質用於清水，壓力取之於自來水自身壓力，無需另加設備;用電磁換向閥與液壓缸配套便於實現自控，遠控或集中控制。

H742X-10液/氣動活塞式池底排泥閥性能特點：
H742X池底排泥閥用於自來水公司或其他公司的各類水池池底，排除池内泥沙及污水。該閥由閥體，液壓缸、活塞、閥杆
、閥瓣組成，液壓缸是驅動裝置。液體作爲動力，活塞、閥杆作爲開關。開啓隻需一分鍾可打開閥闆，此閥必須配用手動換方閥或電磁可遠距離控制排泥閥開關。該閥密封件性強、開關靈活、檢修方便、使用壽命長等特點，壽命可達五年以上。

H742X-10液/氣動活塞式池底排泥閥結構圖：


H742X-10液/氣動活塞式池底排泥閥主要技術參數：
1、工作壓力：1.0-1.6Mpa
2、介質：水
3、液壓缸工作壓力：0.3-1.0Mpa
4、液壓缸工作液：氣、水、油

H742X-10液/氣動活塞式池底排泥閥主要部件材料：
閥體：HT200
液壓缸：HT200、304不鏽鋼
缸蓋：HT200
閘闆：HT200
閥杆：不鏽鋼
密封皮碗：耐磨丁腈橡膠

H742X-10液/氣動活塞式池底排泥閥主要外形連接尺寸：

公稱通徑DN	尺寸（mm）					進液接管G	閥杆材料
	D	D1	∮×Z	S	H
150	280	240	23×8	490	130	1/2	不鏽鋼
200	335	295	23×8	530	140	1/2	不鏽鋼
250	390	350	23×12	570	150	1/2	不鏽鋼
300	440	400	23×12	610	160	1/2	不鏽鋼
350	510	460	25×16	650	170	1/2	不鏽鋼
400	565	515	25×16	710	180		不鏽鋼

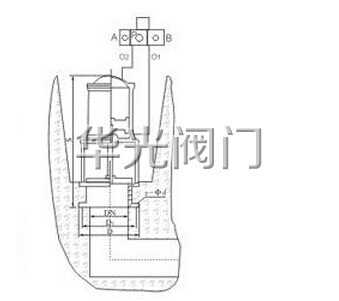

H742X-10液/氣動活塞式池底排泥閥安裝示意圖：


H742X-10液/氣動活塞式池底排泥閥使用說明：
①準備與管道連接前，須沖洗和清除幹淨管道中殘存的雜質；
②爲保證閥門的正常使用，盡可能在管路進口處安裝關斷閥，方便排泥閥檢修；
③液動氣動池底排泥閥H742X安裝使用說明書下載。
注意：排泥閥應安裝在原管線的*低點，並選用與排污水流成切線的排泥三通，還應考慮到排放過程中沖刷對附件基礎的影響，排泥閥安裝完畢後應及時關閉。


訂貨須知：
一
、①H742X-10液/氣動活塞式池底排泥閥産品名稱與型号②H742X-10液/氣動活塞式池底排泥閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定H742X-10液/氣動活塞式池底排泥閥型号，請按H742X-10液/氣動活塞式池底排泥閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
