J744X-10/J644X-10液/氣動活塞角式快開排泥閥概述：
液壓 、氣動角式快開排泥閥是一種由液壓源或氣動源作執行機構的角型截止類閥門 。本産品由液壓缸和角式截止閥組合而成，液壓缸内動力帶或閥瓣升降，使閥體通道開或閉，以達到流體通斷。通常成排安裝在沉澱池底部外側壁 ，用以排除池底沉澱的泥砂和污物。
J744X-10/J644X-10液/氣動活塞角式快開排泥閥原理及性能：
該閥液壓缸之活塞爲L形皮碗，密封性能好，經久耐用 ，閥門密封副亦爲橡膠密封,無洩漏。還可通過電動二位四通換向電磁閥實現遠程控制。操作方便，安全可靠。皮碗選用吸水革制作，其壽命達兩年以上，經用戶使用後的反饋信息有多達5年未更換者有之 。開啓速度快，一般在15秒鍾内閥闆已全開，閥闆與閥體爲軟密封 ，關閉後密封性能好 ，無洩漏，以便維修更換，如配以電磁換回閥指控液壓缸，則能實現遠控 、自控等。若配手動裝置，可以4-12台一排安裝同時啓動關閉，驅動壓力取於水廠本身，無需另加設備，可省人力物力，節約能源。

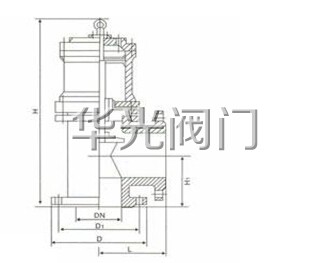

J744X-10/J644X-10液/氣動活塞角式快開排泥閥結構圖：
J744X-10/J644X-10液/氣動活塞角式快開排泥閥用途：
安裝在各類沉澱池的底部壁外，用以排除池底的泥沙及污物。
J744X-10/J644X-10液/氣動活塞角式快開排泥閥技術參數：
1、公稱壓力：1.0MPa
2、液壓缸工作介質：清水、氣
3、液壓缸工作壓力：O.15-1.0MPa
4、介質溫度：O-80℃
J744X-10/J644X-10液/氣動活塞角式快開排泥閥主要零部件材料：
| J744X/J644X角式快開型密封皮碗 |
閥杆 |
閥闆 |
缸蓋 |
液壓缸 |
閥體 |
| 耐磨丁腈橡膠 |
不鏽鋼 |
HT200 |
HT200 |
HT200 |
HT200 |
J744X-10/J644X-10液/氣動活塞角式快開排泥閥主要外形連接尺寸：
| DN |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
| H |
480 |
500 |
620 |
735 |
805 |
940 |
1100 |
1200 |
| L1 |
135 |
145 |
175 |
225 |
260 |
280 |
305 |
340 |
| L2 |
125 |
125 |
145 |
185 |
205 |
245 |
270 |
310 |

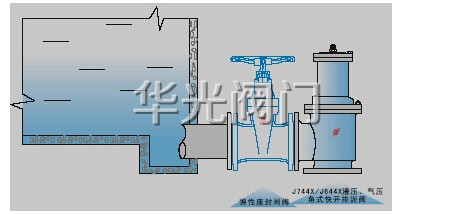

J744X-10/J644X-10液/氣動活塞角式快開排泥閥典型安裝圖 ：
訂貨須知：
一、①J744X-10/J644X-10液/氣動活塞角式快開排泥閥産品名稱與型号②J744X-10/J644X-10液/氣動活塞角式快開排泥閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定J744X-10/J644X-10液/氣動活塞角式快開排泥閥
型号，請按J744X-10/J644X-10液/氣動活塞角式快開排泥閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
