JM744X-10/JM644X-10液/氣動隔膜角式快開排泥閥概述：
氣動快開排泥閥是一種由液壓源或氣動源作執行機構的角型截斷類閥門。通常成排安裝在沉澱池底部外側壁 ，用以排除池底沉澱的泥砂和污物。該閥由泥龍強化橡膠隔膜将閥門分爲兩個腔室，接通液壓或氣動源，採用電動或手動二位四通換向閥控制 ，實現快速排泥。氣動快開排泥閥将隔膜代替活塞 ，無運動摩檫，更适用於泥漿等顆粒介質，大大提高瞭閥門的使用壽命。
膜片式快開排泥閥的主要特點是採用雙室隔膜傳動機構替代活塞式 ，無運動磨損，壽命長。主要用途是它安裝在各類沉澱水池的底壁外，用以排除池底泥沙及污物。
JM744X-10/JM644X-10液/氣動隔膜角式快開排泥閥特點：
1.採用全襯膠閥闆，密封效果好，無洩漏。經久耐用，使用壽命長。
2.在雙室隔膜的膜片壓闆裝1個節流裝置，承啓關閉、打開的作用。
3.採用雙室隔膜傳動機構，閥門開啓平穩快捷，比活塞式閥門具有以下優點：
a. 無運動磨損，不會因雜質而産生漏水；
b.對泥沙淤積不敏感；
c.不需要潤滑，無機械磨損，無定期更換的橡膠制品，使用壽命長；
4.驅動介質壓力水可直接採用自來水或本水池上部清水，（壓力≥0.05MPa）操作方便 。
5.自動化程度高，可實現遠距離自動控制和集中控制 。
JM744X-10/JM644X-10液/氣動隔膜角式快開排泥閥結構圖：
JM744X-10/JM644X-10液/氣動隔膜角式快開排泥閥技術參數：
公稱壓力：0.6~1.0MPa
2.适用介質：水、油品
3.*低啓閉動作壓力：0.2MPa
4.适用溫度：0～80℃
注：如有特殊要求（訂貨時注明）
| 公稱壓力MPa |
試驗壓力MPa |
液壓缸
工作介質 |
适用溫度 |
适用介質 |
| 殼體 |
密封 |
| 1.0 |
1.5 |
1.1 |
清水 、氣 |
≤80℃ |
水、污水 |
| 1.6 |
2.4 |
1.76 |
JM744X-10/JM644X-10液/氣動隔膜角式快開排泥閥主要零件材料：
| 零件名稱 |
閥體、閥蓋 |
膜片壓闆、閥盤 |
閥杆 |
膜片 |
| 材料 |
灰鑄鐵 、球墨鑄鐵、鑄鋼 |
球墨鑄鐵、青銅 |
不鏽鋼 |
尼龍強化橡膠 |
JM744X-10/JM644X-10液/氣動隔膜角式快開排泥閥主要外形尺寸：
公稱通徑
mm |
尺 寸mm |
| H |
L |
L1 |
| 100 |
370 |
160 |
120 |
| 150 |
440 |
190 |
150 |
| 200 |
530 |
225 |
190 |
| 250 |
615 |
260 |
220 |
| 300 |
785 |
280 |
260 |
| 350 |
880 |
315 |
300 |
| 400 |
970 |
340 |
340 |

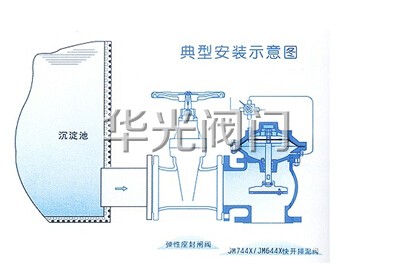

JM744X-10/JM644X-10液/氣動隔膜角式快開排泥閥安裝示意圖：
訂貨須知：
一、①JM744X-10/JM644X-10液/氣動隔膜角式快開排泥閥産品名稱與型号②JM744X-10/JM644X-10液/氣動隔膜角式快開排泥閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定JM744X-10/JM644X-10液/氣動隔膜角式快開排泥閥
型号，請按JM744X-10/JM644X-10液/氣動隔膜角式快開排泥閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
