QB1法蘭式單口排氣閥概述：
QB1單口自動排氣閥主要由閥體、閥門、上蓋、閥杆、浮球、排氣嘴等組成。用於小口徑管道上管子爲φ50-200,它作爲管道的排氣作用,使管道不會出現閉氣、氣阻,如水泵停電時管内随時會出現負壓力,自動吸氣可保護管道安全。

QB1法蘭式單口排氣閥作用原理：
當需要排出管道内的氣體時，管道内的空氣在水的壓強作用下進入體腔内
，並從排氣嘴排出，随之管道内的水充滿體腔内，使浮球在水的浮力作用下，向上移動将排氣嘴堵塞，達到自行密封
，管道在正常行中，水中的空氣在壓強的作用下，不斷排入排氣閥的體腔上部，迫使浮球下降，離開原來密封位置，這時空氣又從排氣嘴排出，随之，浮球又恢複到原來位置自密封，因此，華光牌排氣閥在正常工作中閥門始終是開著的
，浮球不斷重複上述動作，空氣不斷排出。當需要檢修或清掃體腔時，應将閥門關閉。

QB1法蘭式單口排氣閥用途及主要性能規範：
1、排氣閥适用於溫度不超過100℃的水、熱水管道上使管道内的空氣全部排出。
2、安裝雙口排氣閥，底下一定要安裝一隻保護閥門、球閥（Q41F-16），以免檢驗停水。
3、如需方求方本排氣閥法蘭大小尺寸如變動，請在合同上注明法蘭連接尺寸。

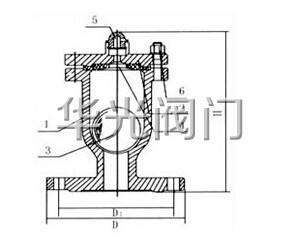

QB1法蘭式單口排氣閥結構圖：


QB1法蘭式單口排氣閥主要零配件：

1	2	3	4	5	6	7	8
閥體	空心球	密封墊	閥蓋	排氣咀	墊圈	螺母	雙頭螺柱

QB1法蘭式單口排氣閥主要外形連接尺寸：

型号	公稱通徑Dg	主要及連接尺寸					閥體材料
		D	D1	D2	H	介質
QB1-10法蘭式	15	195	160	85	330	水	球墨鑄鐵、鑄鋼
	20	195	160	85	330	水	球墨鑄鐵、鑄鋼
	25	195	160	85	330	水	球墨鑄鐵、鑄鋼
QB1-10絲口式	1/2"				280	水	球墨鑄鐵、鑄鋼
	3/4"				280	水	球墨鑄鐵、鑄鋼
	1"				280	水	球墨鑄鐵、鑄鋼
	11/4"				280	水	球墨鑄鐵、鑄鋼
	11/2"				280	水	球墨鑄鐵、鑄鋼

訂貨須知：
一、①QB1-10單口排氣閥（法蘭）産品名稱與型号②QB1-10單口排氣閥（法蘭）
口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定QB1-10單口排氣閥（法蘭）型号，請按QB1-10單口排氣閥（法蘭）型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
