SCAR-10/16/25污水複合式排氣閥概述：
SCAR複合式污水排氣閥爲圓桶式閥體，其内部主要有不鏽鋼浮球及塞頭。本閥裝設於泵浦出水口處或送配水管線中，用以大量排出管道中的集結之空氣，以增進水管及抽水機使用效率，管内一旦出現負壓時，此閥能迅速吸入空氣，以確保管線不會因負壓而被損壞 ，壓力等級1.0MPa。
SCAR-10/16/25污水複合式排氣閥作用原理：
當管内開始注水時，塞頭停留在開位置，進行大量排氣，當空氣排完時，閥體内腔積水浮球被浮起，傳動塞頭至關閉位置 ，停止大量排氣；當管内水正常輸送時，如有少量空氣聚集在閥内至相當程度，閥内水位下降，浮球随之下降，此時空氣則由小孔排出。當帛水機停止 ，管内水流空時，或遇管内産生負壓時，此時塞頭開啓，吸入空氣確保管線安全。
注：排氣閥在使用過程中壓力不能低於0.02Mpa，如低於0.02Mpa，排氣閥容易出現漏水。必須配一隻閥門作爲檢修用。SCAR排氣閥與CARX排氣閥原理一樣，隻是結構略作改動，杠杆機構稍有改進（如圖）這樣把浮球控制在下部，使污物隻能在閥體下部污物不會纏繞上部排氣口上，不會影響密封性能。次産品是專用污水管道工程的排氣閥。
SCAR-10/16/25污水複合式排氣閥特點：
SCAR排氣閥與CARX排氣閥原理一樣，隻是結構略作改動，杠杆機構稍有改進，把浮球控制在下部，使污物隻能在閥體下部物污不會纏繞上部排氣口上，不會影響密封性能 。

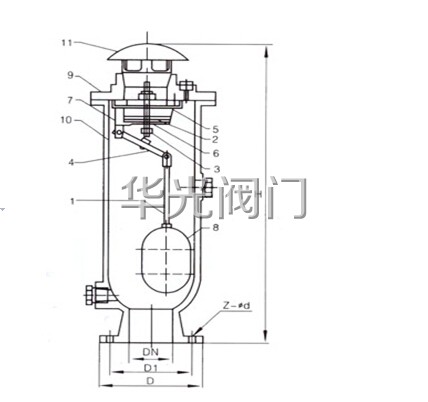

SCAR-10/16/25污水複合式排氣閥結構圖：
SCAR-10/16/25污水複合式排氣閥零件名稱材料 ：
| 序号 |
名稱 |
材質 |
| 1 |
械杆B |
不鏽鋼 、錫青銅 |
| 2 |
活塞 |
不鏽鋼、錫青銅 |
| 3 |
頂塞 |
鋁青銅+橡膠 |
| 4 |
杠杆A |
不鏽鋼、錫青鉛 |
| 5 |
墊圈環 |
合成橡膠 |
| 6 |
導套 |
不鏽鋼、鑄黃銅 |
| 7 |
杠杆架 |
不鏽鋼、鑄黃銅 |
| 8 |
浮球 |
不鏽鋼 |
| 9 |
閥蓋 |
球墨鑄鐵 |
| 10 |
閥體 |
球墨鑄鐵 |
| 11 |
排氣帽 |
球墨鑄鐵 |
SCAR-10/16/25污水複合式排氣閥主要連接尺寸 ：
| 公稱通徑 DN（mm） |
H |
D |
D1 |
Z |
Ф-d |
| 50 |
490 |
165 |
125 |
4 |
19 |
| 80 |
590 |
200 |
135 |
8 |
19 |
| 100 |
750 |
220 |
180 |
8 |
19 |
| 150 |
820 |
285 |
240 |
8 |
23 |
| 200 |
1000 |
340 |
295 |
8 |
23 |
| 250 |
1200 |
395 |
350 |
12 |
23 |
SCAR-10/16/25污水複合式排氣閥安裝示意圖 ：
訂貨須知：
一、①SCAR-10/16/25污水複合式排氣閥産品名稱與型号②SCAR-10/16/25污水複合式排氣閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定SCAR-10/16/25污水複合式排氣閥型号，請按SCAR-10/16/25污水複合式排氣閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
