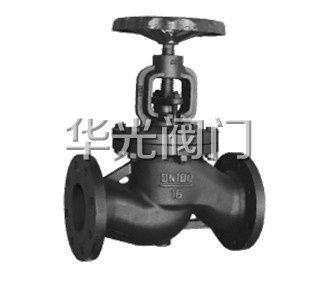

J41T-10/16鑄鐵法蘭截止閥概述：
法蘭鑄鐵截止閥是一種常用的截斷閥,主要用來按通或截斷管路中的介質，一般不用於調節流量。鑄鐵截止閥适用的壓力,溫度範圍很大,但一般用於中,小口徑的管道。與閘閥相比,截止閥的結構較簡單,制造與維修都較方便,密封面不易磨損,擦傷,密封性較好,壽命較長,啓閉時閥瓣行程較小,啓閉時間較短,閥門高度較小。

J41T-10/16鑄鐵法蘭截止閥用途：
鑄鐵截止閥廣泛用於給排水,煤氣,電力,冶金,石油,化工,輕紡以及城建等行業,在蒸汽,水,油類介質的管路上作啓閉用。

J41T-10/16鑄鐵法蘭截止閥特點：
本産品适用於液、氣介質管路和設備，适用於公稱壓力1.6MPa的管路上作啓閉用，用與截斷和接通管路中介質之用。具有密封好、操作方便、密封面不易損傷、使用壽命長、不易産生水錘現象等特點。手輪順時針旋轉爲關閉，反之爲開，不允許借助任何杠杆。

J41T-10/16鑄鐵法蘭截止閥優點：
1.結構簡單，制造和維修比較方便
。 　
2.工作行程小，啓閉時間短。
3.密封性好，密封面間磨擦力小，壽命較長。
4.J41T-10/16鑄鐵法蘭截止閥注意事項
5.手輪、手柄操作的截止閥可安裝在管道的任何位置上。
6.手輪、手柄及傳動機構，不允許作起吊用。
7.介質的流向應與閥體所示箭頭方向一緻。

J41T-10/16鑄鐵法蘭截止閥性能規範：

型　 号	J41T-16
公稱壓力	1.6
強度試驗（水） Mpa	2.4
密封試驗（水） Mpa	1.8
适用介質	水,蒸汽
适用溫度 ℃	≤120


J41T-10/16鑄鐵法蘭截止閥結構圖：


J41T-10/16鑄鐵法蘭截止閥主要零件材料：

零件名稱：	J41T-16
閥體,閥蓋,手輪	灰鑄鐵
閥杆	碳鋼
密封圈	黃銅,不鏽鋼

J41T-10/16鑄鐵法蘭截止閥*高工作壓力：

100 ℃ 壓力變動小的水	1.6MPa(16bar)
飽和蒸氣	0.9MPa(9bar)

引用标準 DIN3202
法蘭執行 DIN2322
執行标準：GB/T 12233～1989
試驗标準：GB/T 13927～1992

J41T-10/16鑄鐵法蘭截止閥主要外形尺寸（法蘭尺寸按 JB78 PN1.6MPa規定）

型号	公稱通徑DN（mm）	尺寸
		L	D	D1	D2	b-f	Z-Φd	H	Do
J41T-16	15	120	95	65	45	14-2	4-14	113	80
	20	150	105	75	55	16-2	4-14	113	80
	25	160	115	85	65	16-2	4-14	125	80
	32	180	135	100	78	18-2	4-18	145	100
	40	200	1451	110	85	18-3	4-18	180	130
	50	230	60	125	100	20-3	4-18	200	130
	65	290	180	145	120	20-3	4-18	205	150
J41T-16 中部法蘭	65	290	180	145	120	22-3	4-18	310	150
	80	310	195	160	135	24-3	8-18	350	240
	100	350	215	181	155	26-3	8-18	365	240
	125	400	245	210	185	26-3	8-18	430	300
	150	480	280	240	210	28-3	8-23	450	300
	200	600	335	295	265	30-3	12-23	556	300

訂貨須知：
一、①J41T-10/16鑄鐵法蘭截止閥産品名稱與型号②J41T-10/16鑄鐵法蘭截止閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定J41T-10/16鑄鐵法蘭截止閥型号，請按J41T-10/16鑄鐵法蘭截止閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
