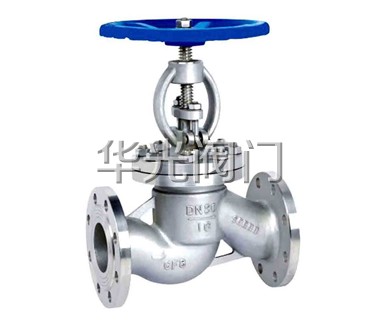

J41W-16-25P不鏽鋼法蘭截止閥産品介紹：
法蘭不鏽鋼截止閥适用於各類腐蝕性介質的管道上，有良好的防腐性、足夠的強度。 合金鋼截止閥适用於耐高溫的蒸汽、油品管道上，具有耐高溫特點 。
J41W-16-25P不鏽鋼法蘭截止閥原理：
法蘭不鏽鋼截止閥採用平面密封和錐面密封兩種密封型式，可使用於不同工況的介質要求，具有密封性能穩定，使用壽命長。逆時針轉動手輪驅使閥杆帶動閥瓣及膈膜迅速上升，打開通道使介質順利通過 。
J41W-16-25P不鏽鋼法蘭截止閥結構特點：
1、結構**、密封可靠、性能優良 、造型美觀。提高瞭閥杆的鋼度，顯著降低瞭噪音和振動 ，提高瞭閥門的使用壽命與各項性能 。
2、截止閥可以安裝在管道的任何位置上，介質從下往上流。
3、DN250以上採用**的多密封，雙支架，採用導向運動（能極大提高抗水錘沖擊）、介質從上方進入 ，較好解決瞭大口徑截止閥啓閉力矩大 ，密封無法關嚴，填料室跑冒，有力提高瞭閥門各項性能與使用範圍。（“關”的力矩是普通閥門的10％“開”的力矩是普通閥門的3％）。
4、不鏽鋼截止閥适用於各類腐蝕性介質的管道上，有良好的防腐蝕性和足夠的強度 。
5、合金鋼截止閥适用於耐高溫的蒸汽、油品管道上，具有耐高溫特點 。
J41W-16-25P不鏽鋼法蘭截止閥标準規範 ：
設計制造标準 ：GB/T 12235
結構長度标準 ：GB/T 12221-2005
連接法蘭标準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗标準：GB/T 13927-2008

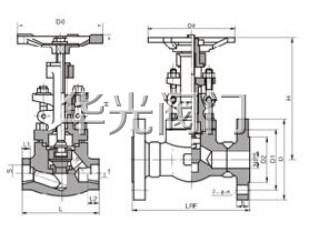

J41W-16-25P不鏽鋼法蘭截止閥結構圖：
J41W-16-25P不鏽鋼法蘭截止閥應用範圍：
J41W截止閥主要材質爲：CF8、CF3、CF8M、CF3M 、2520、雙相不鏽鋼 、G1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti等。産品主要應用於石化 、化工、電力 、冶金、醫藥 、食品等行業。
J41W-16-25P不鏽鋼法蘭截止閥主要零部件材料:
| 零件名稱 |
材料 |
| J41W-16-25P-40R-64I |
| 閥體、閥蓋 |
不鏽鋼、鉻鎳钼钛鋼、鉻钼鋼 |
| 閥闆 |
| 閥杆 |
| 閥杆螺母 |
鋁鐵青銅 |
| 手輪 |
灰鑄鐵、可鍛鑄鐵 |
J41W-16-25P不鏽鋼法蘭截止閥主要性能範圍：
| 型号 |
公稱壓力 |
試驗壓力 |
工作溫度(℃) |
适用介質 |
| 強度(水)Mpa |
密封(水)空氣(Mpa) |
低壓密封(空氣)Mpa |
| J41W-16P(R) |
1.6 |
2.4 |
1.8 |
0.6 |
≤200 |
硝酸類 |
| J41W-25P(R) |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
硝酸類 |
| J41W-40P(R) |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
硝酸類 |
| J41W-64P(R) |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
硝酸類 |
J41W-16-25P不鏽鋼法蘭截止閥主要外形尺寸：
| 型号 |
公稱通徑 DN |
尺寸(mm) |
| L |
D |
D1 |
D2 |
H |
b-f |
Z-Φd |
Do |
| J41W-16P(R) |
15 |
130 |
95 |
65 |
45 |
170 |
16-2 |
4-14 |
120 |
| 20 |
150 |
105 |
75 |
55 |
190 |
16-2 |
4-14 |
140 |
| 25 |
160 |
115 |
85 |
65 |
205 |
16-2 |
4-14 |
160 |
| 32 |
180 |
135 |
100 |
78 |
270 |
18-2 |
4-18 |
180 |
| 40 |
200 |
145 |
110 |
85 |
310 |
18-3 |
4-18 |
200 |
| 50 |
230 |
160 |
125 |
100 |
358 |
18-3 |
4-18 |
240 |
| 65 |
290 |
180 |
145 |
120 |
373 |
18-3 |
4-18 |
280 |
| 80 |
310 |
195 |
160 |
135 |
435 |
20-3 |
8-18 |
320 |
| 100 |
350 |
215 |
180 |
155 |
500 |
20-3 |
8-18 |
360 |
| 125 |
400 |
245 |
210 |
185 |
614 |
22-3 |
8-18 |
400 |
| 150 |
480 |
280 |
240 |
210 |
674 |
24-3 |
8-23 |
400 |
| 200 |
600 |
335 |
295 |
265 |
818 |
26-3 |
12-23 |
450 |
| 250 |
730 |
405 |
355 |
320 |
969 |
30-3 |
12-25 |
550 |
| 型号 |
公稱通徑 DN |
尺寸(mm) |
| L |
D |
D1 |
D2 |
H |
b-f |
Z-Φd |
Do |
| J41W-25P(R) |
15 |
130 |
95 |
65 |
45 |
233 |
16-2 |
4-14 |
120 |
| 20 |
150 |
105 |
75 |
55 |
275 |
16-2 |
4-14 |
140 |
| 25 |
160 |
115 |
85 |
65 |
285 |
16-2 |
4-14 |
160 |
| 32 |
180 |
135 |
100 |
78 |
302 |
18-2 |
4-18 |
180 |
| 40 |
200 |
145 |
110 |
85 |
355 |
18-3 |
4-18 |
200 |
| 50 |
230 |
160 |
125 |
100 |
362 |
20-3 |
4-18 |
240 |
| 65 |
290 |
180 |
145 |
120 |
400 |
22-3 |
8-18 |
280 |
| 80 |
310 |
195 |
160 |
135 |
430 |
22-3 |
8-18 |
320 |
| 100 |
350 |
230 |
190 |
160 |
465 |
24-3 |
8-23 |
360 |
| 125 |
400 |
270 |
220 |
188 |
550 |
28-3 |
8-25 |
400 |
| 150 |
480 |
300 |
250 |
218 |
700 |
30-3 |
8-25 |
400 |
| 200 |
600 |
360 |
310 |
278 |
780 |
34-3 |
12-25 |
450 |
| 250 |
730 |
425 |
370 |
335 |
900 |
36-3 |
12-30 |
550 |
訂貨須知：
一 、①J41W-16-25P不鏽鋼法蘭截止閥産品名稱與型号②J41W-16-25P不鏽鋼法蘭截止閥口徑③是否帶附件以便我們的爲您正確選型。
二 、若已經由設計單位選定J41W-16-25P不鏽鋼法蘭截止閥型号，請按J41W-16-25P不鏽鋼法蘭截止閥型号直接向我們華光閥門銷售部訂購。
三 、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
