MFP6828型文丘裏差壓流量計是我司研制的新産品，具有适用範圍廣、可靠性高、壓損小、結構簡單、維修方便、性能穩定等特點。廣泛應用於石油、化工、冶金、電力、供熱
、供水等領域的各種氣體、液體、蒸汽的流量測量，還可用於各種髒污介質的流量測量。

公稱通徑：15mm ≤DN≤50mm

相對濕度：5%～90%

量  程 比：1:10

防護等級：IP65

雷諾數範圍： 105≤ReD≤106

公稱壓力：PN≤2.5Mpa

産品重量：約1.5kg
工作原理


經典文丘裏是由入口圓筒部，入口圓錐管段
，喉部及出口圓錐管段的組成，這些都必須與管道的中心軸同軸。具有壓力損失小，測量精度較高，性能穩定，前後所需直管段短的特點。充滿管道的流體，當它們流經管道内的經典文丘裏時，流速将在經典文丘裏的節流處形成局部收縮，從而使流速增加，靜壓力降低，於是在經典文丘裏前後便産生瞭壓力降或叫壓差，介質流動的流量愈大
，在經典文丘裏前後産生的壓差也就愈大，所以可通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律爲基準的

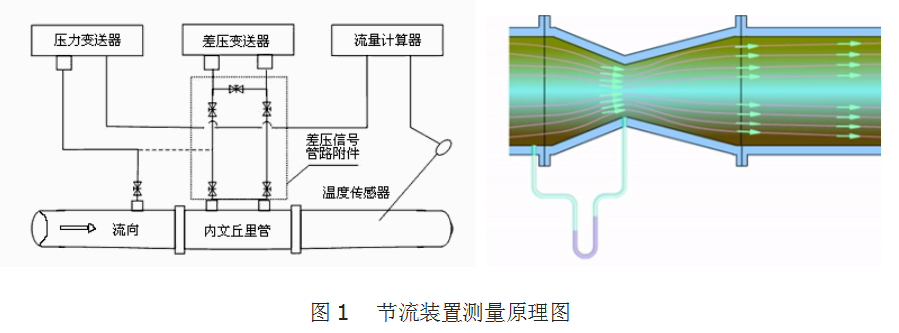

。如圖1所示。




qv——分别爲質量流量（kg/s）和體積流量（m3/s）；
ε——可膨脹性系數；
β——直徑比，β=d/D；
ρ1——被測流體密度，kg/m3；

産品外觀  單位爲mm



差壓流量計特點

節流裝置結構易於複制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉；
差壓計算採用國際标準與加工；
應用範圍廣，全部單相流皆可測量；
高溫區域採用全焊接方式，可靠度高；
一體型結構，並做瞭散熱設計，可以很好的滿足客戶高溫需求
。

智能型特點

智能型技術指标

位置影響：在任何方向偏離90°，零點變化≤0.2%FS

沖      擊：100g，10毫秒

可滿足環境溫度0℃～50℃内，介質溫度可達200℃，同時産品自身可耐75℃。
