Q341F-10/16/25C鑄鋼蝸輪球閥概述：
Q341F蝸輪球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體随閥杆轉動，實現閥門的開啓或關閉。在各種閥門中，球閥的流動阻力*小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等並成一直徑，介質幾乎可以毫無損失的流過。
球閥旋轉90°即可全關全開，啓閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便於管道安裝。

Q341F-10/16/25C鑄鋼蝸輪球閥特點：
Q341蝸輪浮動球閥主要用於截斷或接通管路中的介質，亦可用用於流體的調節與控制，它與其它閥類相比，具有以下一些優點。
1、流體阻力小、球閥是所有閥類中流體阻力*小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥杆磨擦力矩，可使閥杆長期操作平穩靈活。
3、閥座密封性能好，採用聚四氟乙烯等彈性材料制成的密封圈，結構易於密封，而且Q341蝸輪浮動球閥的閥封能力随著介質壓力的增高而增大。
4、閥杆密封可靠，由於閥杆隻作旋轉運動而不做升降運動，閥杆的填料密封不易破壞，且密封能力随著介質的壓力增高而增大。
5、由於聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥杆和閥杆頭部凸階防止閥杆噴出，如火災造成閥杆密封破壞，凸階與閥體間還可形成金屬接觸，確保閥杆密封。
7、防靜電功能：在球體、閥杆、閥體之間設置彈簧，能将開關過程産生的靜電導出。

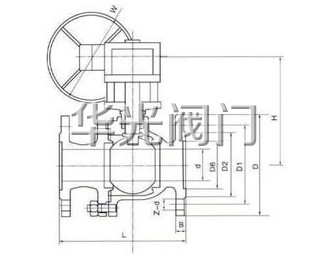

Q341F-10/16/25C鑄鋼蝸輪球閥結構圖：


Q341F-10/16/25C鑄鋼蝸輪球閥主要零件材料:

序号 NO	零件名稱	材質
		GB	ASTM
1	閥體	WCB	A2116-WCB
2	密封圈	PTFE	PTFE
3	球體	1C18Ni9Ti	SS304
4	螺母	35	A194-2H
5	螺柱	35CrMoA	A193-B7
6	石體	WCB	A216-WCB
7	墊片	柔性石墨+不鏽鋼	B12.10-304F/.G
8	填料	PTFE	PTFE
9	填料壓蓋	WCB	A2116-WCB
10	定位片	25	A105
11	擋圈	65Mn	AISI1066
12	手柄	K33	A47-667 Gr.32510
13	閥杆	1Cr33	A276-410
14	螺釘	35	A193-B7
15	止推墊片	PTFE	PTFE

Q341F-10/16/25C鑄鋼蝸輪球閥技術規範:

設計依據	國标系列	美标系列
設計标準	GB/T12237	AP16D	ANSIB16.34
法蘭連接結構長度	GB/T12221	AP16D	ANSIB16.10
結構長度(焊接)	GB/T15188.1	AP16D	ANSIB16.10
連接法蘭	GB/T9113 JB/T79 Hg20592	ANSIB16.5、B16.47
對焊端	GB/T12224	ANSIB16.25
試驗和檢驗	GB/T9092	AP16D	AP1598

Q341F-10/16/25C鑄鋼蝸輪球閥主要外形尺寸:

公稱通徑	15	20	25	40	50	65	80	100	125	150	200
d1	13	19	25	38	64	64	76	102	127	152	203
L	108	117	127	165	191	191	203	229	356	394	457

訂貨須知：
一、①Q341F-10/16/25C鑄鋼蝸輪球閥産品名稱與型号②Q341F-10/16/25C鑄鋼蝸輪球閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定Q341F-10/16/25C鑄鋼蝸輪球閥型号，請按Q341F-10/16/25C鑄鋼蝸輪球閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
