Q641F/Y-16-40C/P氣動球閥概述:
Q641F/Y-16-40C/P氣動球閥是氣動 、法蘭連接、浮動球直通式結構形式，閥座密封面材料爲PTFE、增強PTFE塑料(Q641F)、金屬堆焊钴基(Q641Y)，公稱壓力PN16~PN63，閥體材料爲WCB、CF8、CF8M、合金鋼的球閥。氣動法蘭球閥主要用於截斷或接通管路中的介質 ，亦可用用於流體的調節與控制。選用不同的材質 ，氣動球閥可分别适用於水 、蒸汽 、油品、硝酸、醋酸、氧化性介質 、尿素等多種介質 。氣動法蘭球閥可廣泛應用於造紙 、石化、化工、冶金 、電力、環保、石油、輕工等工業部門的自動化控制系統中 。
Q641F/Y-16-40C/P氣動球閥特點:
1.流體阻力小，其阻力系數與同長度的管段相等 。
2.結構簡單、體積小、重量輕。
3.緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用 。
4.操作方便，開閉迅速，從全開到全關隻要旋轉90°，便於遠距離的控制。
5.維修方便 ，氣動球閥結構簡單，密封圈一般都是活動的 ，拆卸更換都比較方便。
6.在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕 。
7.适用範圍廣，通徑從小到幾毫米，大到幾米 ，從高真空至高壓力都可應用 。
8.因爲氣動球閥動力源採用的是氣體，一般爲0.2-0.8MPa壓力，相對比較安全。氣動球閥如果漏氣的話 ，相對液動 、電動來說，氣體可以直接排出，對環境沒有污染 ，同時具有較高的安全性。
9.相對於手動和渦輪轉動球閥來說，氣動球閥可以大口徑配置，(手動和渦輪轉動球閥一般都在DN300口徑以下，氣動球閥目前可以達到DN1200口徑。)

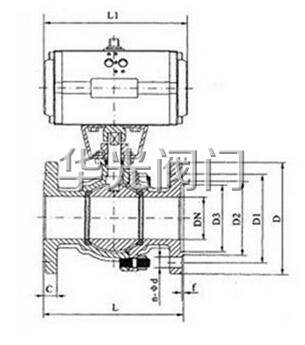

Q641F/Y-16-40C/P氣動球閥結構圖:
Q641F/Y-16-40C/P氣動球閥主要用途 ：
氣動球閥廣泛适用於天然氣、油品 、化工、冶金、造紙電辦、礦業，印染 、生物制藥，日用化工，食品飲料，水處理及空氣處理等行業的流體自動控制或調節控制，與自動化氣動儀表配套使用。
Q641F/Y-16-40C/P氣動球閥氣動執行器 ：
採用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧複位），齒輪齒條傳動，安全可靠；大口徑閥門採用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式（彈簧複位）。
Q641F/Y-16-40C/P氣動球閥附件的選項 :
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣、氣動 、電氣轉換器 。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構 ：HVSD手操機構
Q641F/Y-16-40C/P氣動球閥執行标準:
1、設計與制造：GB12237-89、API608、API6D、JPI7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSIB16.5、JISB2212～2214、NFE29-211、DIN2543。
3、結構長度：GB12221-89、ANSIB16.10、JISB2002、NFE29-305、DIN3202。
4、檢驗主試驗：JB/T9092、API598。
Q641F/Y-16-40C/P氣動球閥性能規範：
| 公稱通徑DN（mm） |
15-250 |
| 公稱壓力PN（MPa) |
1.6 |
| 公稱壓力PS（MPa) |
強度試驗 |
2.4 |
| 密封試驗 |
1.76 |
| 材料材料代号 |
C |
P |
R |
| 主要零件 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
| 蝶闆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
| 閥杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
| 密封圈 |
增強聚四氟乙烯對位聚苯 |
| 填料 |
聚四氟乙烯柔性石墨 |
| 适用工況 |
适用介質 |
水、蒸汽、油品 |
硝酸類 |
醋酸類 |
| 适用溫度 |
-28℃～300℃ |
| 執行器 |
型号 |
BAW系列 、GT系列、SW系列 |
| 氣源壓力 |
0.4-0.7Mpa |
Q641F/Y-16-40C/P氣動球閥閥座密封材料溫度額定值：
| 代号 |
材料 |
适用溫度(℃) |
| F |
增強聚四氟乙烯 |
-40～180 |
| P |
對位聚苯 |
-40～300 |
| N |
尼龍 |
-20～80 |
| Y |
硬質合金 |
-40～425 |
Q641F/Y-16-40C/P氣動球閥零件材料:
| 型号 |
材料 |
| 閥體 |
球體 、閥杆 |
密封圈 |
填料、墊圈 |
| Q941Y-16C |
WCB |
2Cr13 |
特種硬化材料 |
柔性石墨環、柔性石墨纏繞墊 |
| Q941Y-25 |
| Q941Y-40 |
| Q941Y-63 |
| Q941Y-16P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
| Q941Y-25P |
| Q941Y-40P |
| Q941Y-63P |
| Q941Y-16R |
CF8(304) |
0Cr18Ni9(304) |
| Q941Y-25R |
| Q941Y-40R |
| Q941Y-63R |
Q641F/Y-16-40C/P氣動球閥連接尺寸：
| 公稱通徑DN(mm) |
尺寸(mm) |
執行器型号 |
| L |
D |
D1 |
D2 |
b |
f |
Z-Φd |
| 15 |
108 |
95 |
65 |
45 |
14 |
2 |
4-14 |
GT52/GT63K |
| 20 |
117 |
105 |
75 |
55 |
14 |
4-14 |
GT63/GT63K |
| 25 |
127 |
115 |
85 |
65 |
14 |
4-14 |
GT63/GT83K |
| 32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
GT83/GT83K |
| 40 |
165 |
145 |
110 |
85 |
16 |
3 |
4-18 |
GT83/GT110K |
| 50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
GT83/GT110K |
| 65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
GT110/GT127K |
| 80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
GT127/GT127K |
| 100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
GT127/GT160K |
| 125 |
256 |
245 |
210 |
185 |
22 |
8-18 |
GT160/GT190K |
| 150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
GT190/GT210K |
| 200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
GT254/BAW20S |
| 250 |
533 |
405 |
335 |
320 |
30 |
12-25 |
BAW17/BAW20S |
訂貨須知：
一、①Q641F/Y-16-40C/P氣動球閥産品名稱與型号②Q641F/Y-16-40C/P氣動球閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定Q641F/Y-16-40C/P氣動球閥型号，請按Q641F/Y-16-40C/P氣動球閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
